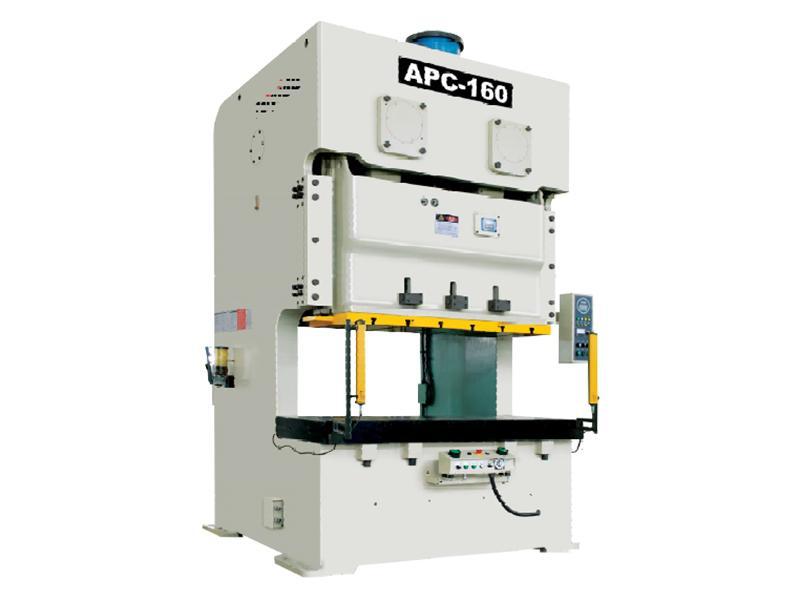

Prensa mecânica de precisão para metal de 110-200 Toneladas APC

Característica

Nós usamos aço e solda com chapa de aço de alta qualidade para fabricar a estrutura da prensa mecânica de precisão para metal de 110-200 Toneladas APC. Este equipamento para metais fornece precisão e confiança após a eliminação da tensão interna do material.
Para que a nossa prensa mecânica execute um processamento de precisão e alta estabilidade, o centro de transmissão e o centro de usinagem ficam situados no mesmo local.
Para comprovar a excelente estabilidade de operação dos equipamentos, está instalado um balanceador simétrico.
A prensa mecânica de precisão para metal fornece operação segura e com confiança, a precisão do ajuste de molde pode atingir 0,1 mm.
Nós desenvolvemos o eixo dobrado, conjunto de engrenagens, biela, de demais peças, para que sejam de alta resistência e abrasiva após o desbaste e anodização rígida.
Para certificar a precisão e a segurança durante o início e a parada do deslize ocorram perfeitamente, o equipamento possui embreagem/freio sensível e confiável, dupla válvula solenóide e protetor de sobrecarga.
Graças as engrenagens de alta precisão instaladas na prensa mecânica, o barulho emitido durante o seu funcionamento é mínimo.

Especificações técnicas

Nome	Modelo	APC-110
Tipo		Tipo V	Tipo H
Capacidade	Toneladas	110
Ponto de tonelagem nominal	mm	5	3
Cursos	mm	180	110
Velocidade estável	s.p.m	35-65	50-100
Altura máxima do molde	mm	400	435
Ajuste de deslize	mm	100
Área de reforço	mm	1800 × 650 ×130
Área de deslize	mm	1400 × 500 × 70
Motor principal	kW	11
Peso da prensa	Toneladas	14.2
Pressão de ar	kg/cm²	5
Precisão da prensa		JIS(CNS) classe 1
Capacidade do coxim de molde		Duas placas e dois cilindros
Capacidade	Toneladas	3.6 × 2
Pressão de ar	kg/cm²	6.5
Cursos	mm	70
Dimensão da peça do trabalho do coxim	mm²	350 × 235 × 2

Nome	Modelo	APC-160
Tipo		Tipo V	Tipo H
Capacidade	Toneladas	160
Ponto de tonelagem nominal	mm	6	3
Cursos	mm	200	130
Velocidade estável	s.p.m	30-55	40-85
Altura máxima do molde	mm	450	485
Ajuste de deslize	mm	100
Área de reforço	mm	2000 × 760 × 150
Área de deslize	mm	1600 × 550 × 70
Motor principal	kW	15
Peso da prensa	Toneladas	20
Pressão de ar	kg/cm²	5
Precisão da prensa		JIS(CNS) classe 1
Capacidade do coxim de molde		Duas placas e dois cilindros
Capacidade	Toneladas	6.3 × 2
Pressão de ar	kg/cm²	7.2
Cursos	mm	70
Dimensão da peça do trabalho do coxim	mm²	410 × 260 × 2

Nome	Modelo	APC-200
Tipo		Tipo V	Tipo H
Capacidade	Toneladas	200
Ponto de tonelagem nominal	mm	6	3
Cursos	mm	250	150
Velocidade estável	s.p.m	25-45	35-70
Altura máxima do molde	mm	500	550
Ajuste de deslize	mm	120
Área de reforço	mm	2400 × 840 × 170
Área de deslize	mm	1850 × 650 × 95
Motor principal	kW	18.5
Peso da prensa	Toneladas	27.5
Pressão de ar	kg/cm²	5
Precisão da prensa		JIS(CNS) classe 1
Capacidade do coxim de molde		Duas placas e dois cilindros
Capacidade	Toneladas	10 × 2
Pressão de ar	kg/cm²	6..75
Cursos	mm	80
Dimensão da peça do trabalho do coxim	mm²	540 × 350 × 2

Nome	Modelo	APC-250
Tipo		Tipo V	Tipo H
Capacidade	Toneladas	250
Ponto de tonelagem nominal	mm	7	3.5
Cursos	mm	280	170
Velocidade estável	s.p.m	20-35	30-60
Altura máxima do molde	mm	550	605
Ajuste de deslize	mm	120
Área de reforço	mm	2700 × 900 × 170
Área de deslize	mm	2100 × 700 × 95
Motor principal	kW	22
Peso da prensa	Toneladas	45.5
Pressão de ar	kg/cm²	5
Precisão da prensa		JIS(CNS) classe 1
Capacidade do coxim de molde		Duas placas e dois cilindros
Capacidade	Toneladas	14 × 2
Pressão de ar	kg/cm²	9
Cursos	mm	100
Dimensão da peça do trabalho do coxim	mm²	640 × 470 × 2

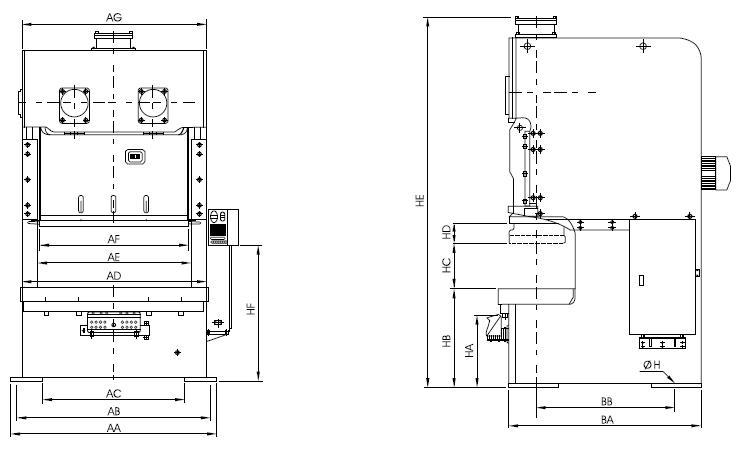

Dimensão do perímetro

Configuração padrão e opcional

Embreagem e freio seco de alto desempenho	Embreagem úmida e freio de alto desempenho
Sistema operacional padrão da Kinston	Coxim de molde
Seleção do modo de operação/desligar/avançar	Motor Vs
Curso seguro/contínuo	Dispositivos com tela de toque
Protetor de sobrecarga hidráulica	Cortina de luz de segurança
Detector de superação	Dispositivo de deslize
Válvula de solenóidedupla	Circuito de inversão principal do motor
Detector de excesso de alimentação	Interruptor de pé
Ajuste de deslize motorizado	Bloco de segurança com tomada
Indicador de altura do molde digital (unidade 0,1 mm)	Portátil com 2-alça
Bomba de graxa motorizada	Inversor
Contador total, 6 dígitos	Quantidades antivibratórias
Contador predefinido, 6 dígitos	Sistema de troca rápida
Contador de manutenção, 4 dígitos	Prendedor de molde superior
Contador de vida, 6 dígitos	Prendedor de molde inferior
Interruptor rotativo eletrônico (6 canais de reserva)	Elevador de molde
Ejetor de ar 1/2" um canal	Braço do molde
Receptáculo da fonte de ar com dois canais 1/2"	Parafusos de ancoragem e placas de fundação
Dispositivo para detectar excesso	Equipamento de alimentação automática

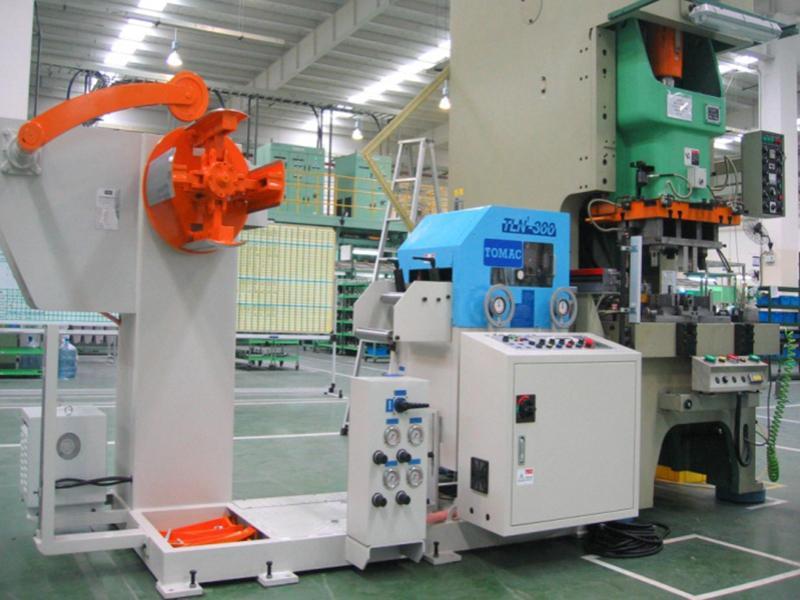

Receptáculo de energia (disponível apenas para a fonte de alimentação de 110V monofásica do usuário)	Alimentador alisador NC com/sem desbobinador (3 em 1)
	Alimentador de rolos NC
	Alisador com/sem desbobinador (2 em 1)
	Alisador

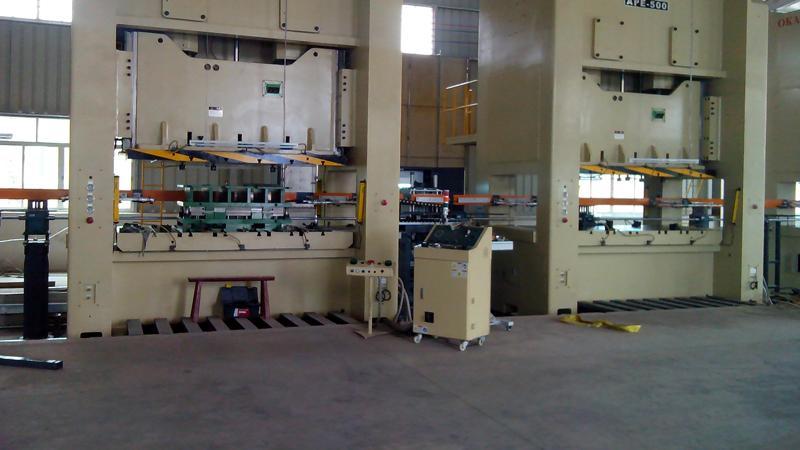

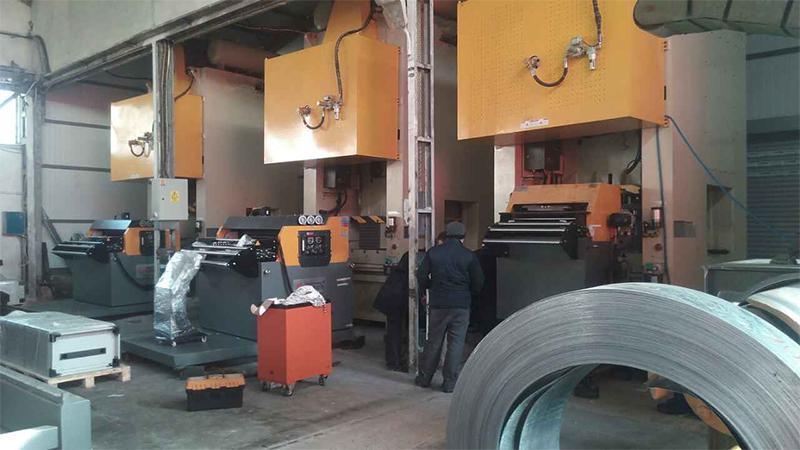

Prensa mecânica de precisão para metal de um cliente
