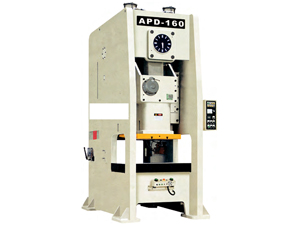

Prensa de ponto simples tipo D

Prensa de ponto simples tipo D

Caraterísticas de estrutura principal
Estrutura reta lateral projetada praticamente elimina a deflexão angular, proporcionando maior precisão para aplicação de moldes progressivos e reduz o custo de manutenção em ferramentas.
Não inerente deflexão angular, que estende a vida de molde e reduz o custo de manutenção de ferramentas.
É certificado com sistema de freio de embreagem com torque elevado encharcado garantindo baixo ruído, operação de longo tempo com manutenção mínima.
A área de deslizamento desta prensa é 15% -25 % maior do que as prensas em estrutura C e permitir a aplicação de ferramentas maiores. A chaveta de 6 pontos são concentrados no corpo de deslizamento, para proporcionar melhor resistência às cargas fora no centro.
Emprega sistema de controle multifuncional favorável ao ambiente.
Projetada para permitir a integração simples com equipamentos auxiliares automatizados.

Modelo1136911370113711137211373
APD-80APD-110APD-160APD-200APD-260
VHVHVHVH
CapacidadeTon80110160200260
Ponto de tonelagemmm4263636373.5
Movimentomm150701808020090200100250150
Altura do moldemm340380360410460510460510500550
Movimento por minutos.p.m35-8080-12030-6060-9020-5040-7020-5050-7020-5050-70
Ajustamento do slidemm8080100110120
Área do slidemm560x420x70650x470x80700x550x90850x630x90850x700x100
Área de suportemm760x550x90900x600x110980x880x1401140x820x1601500x840x180
Motor principal kw.p7.511151822
Dispositivo de ajuste do slide HP
Pressão atmosféricakg/cm266666
Dimensão da prensamm 1300x1890 x3000 1420x1985 x3200 1600x2200 x3500 1750x2500 x3900 2780x1850 x4470
Peso da prensaTon7.810.517.825.332
Precisão da prensa
Capacidade de amortecimento do molde Ton3.66.3101414
Movimentomm708080100100
Área efetiva de amortecimento do molde mm2450x310500x350650x420710x480810x480
