C: Linha de Produção de Duto III
Linha III é constituído por uma estrutura metálica de alimentação, rolo nivelador de canais, entalhe hidráulica e máquina de perfurar quadrados, com tosquiador hidráulico e pasta. O sistema de controle elétrico usa um computador com um circuito fechado de servo-sistema para aumentar a precisão e confiabilidade da linha.
A velocidade máxima é 10m/min. A tolerância do comprimento é de 0,5 milímetros. A tolerância linha diagonal é 0,8 milímetros.
A capacidade do processo de fabricação produz 1000m2 de duto quadrado.

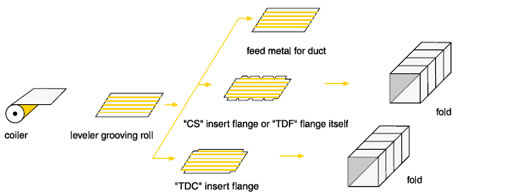

O fluxo de trabalho
Entalhe e Punção de corte quadrado - corte de metal para TDF - dobra
Metal Alimentador de rolo nivelador por canais
Dobra - corte de metal de alimentação para inserir flange
Alimentação para cortar o metal do duto

Linha de Produção de Duto III

Linha de Produção de Duto III
Nota
A: Corte de metal de tamanho fixo que pode ser usado com uma máquina de corte plasma.
B: A. puncão "C", "S" entalhe de grampo inserido, que pode ser usado com grampo "C" e "S" máquina flange de inserção.
B. Diferentes métodos de conexão pode ser usada com máquinas de flange TDF.
C. Ele é capaz de perfurar todos os tipos de entalhe em flanges de aço do ângulo e "Z" flanges forma. Também pode formar "," ", e a forma" □ "e deve ser usado com uma máquina de conectar para produzir um conjunto completo de dutos.
C: É capaz de perfurar entalhe TDC e pressionar para formar flange, e inserir, e produzir em forma duto "□", capaz de ser usado com flange de ligação da máquina e inserir a givea com o conjunto completo de dutos. Que pode ser usado com o sistema de plasma.

Equipamento básico
A: Quatro potência de alimentação de metal frame
B: Nivelador da máquina de rolo de canais
C: Quatro entalhe hidráulica
D: Máquina hidráulica de corte e dobra
E: Industrial software de computador e específicos
