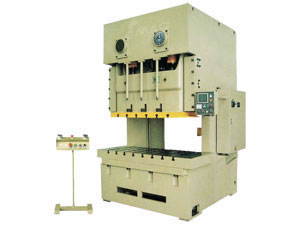

Prensa Tipo C de 2 Ponto

Prensa Tipo C de 2 Ponto

Características de Estrutura Principal
1. Prensa Tipo C de 2 Ponto da série J25 pode ser aplicado para a perfuração e desenho superficial de chapas de grande porte. Também pode ser equipado com multi-estágio ou outra transferência de peças e componentes de processamento de estruturas complexas.
2. De aço soldadas com alto rigidez da estrutura, e menor deformação.
3. Combinação de pneumáticos de fricção da embreagem-freio, baixo ruído e longa vida útil, para garantir a segurança confiável e flexíveis.
4. Principal engrenagem imersos em um tanque de óleo fechada, em funcionamento com baixo ruído.
5. Seis longas guias laterais com rectângulo de slide no movimento de alta precisão e com alta precisão no desempenho, ampliando a vida útil da matriz.
6. Importado sistema para proteger a sobrecarga hidráulica, os efeitos parar emergentes contra sobrecarga e prevenção de danos do equipamento.
7. Ajuste de altura elétrico.
8. Velocidade de avanço variável, satisfazendo os requisitos para o processamento de diferentes partes e componentes, a interface homem-máquina PLC e controle do codificador para o sistema elétrico, garantindo a segurança e flexibilidade.
9. Fotoelétrico protetor, alimentador, almofada de ar e outros acessórios opcionais estão disponíveis para a prensa para adequase as exigências dos usuários.
10. Sistema de lubrificação automática disponíveis.

Model ficha técnica Items			11301		11302		11303		11304		11305		11305-1
			PTC-80B		PTC-110B		PTC-160B		PTC-200B		PTC-250B		PTC-315B
			L	S	L	S	L	S	L	S	L	S	L	S
Pressão nominal		kN	800		1100		1600		2000		2500		3150
Pressão nominal Curso		mm	4.5	2.5	5	3	6	3	7	4	7	4	8	5
Curso de deslizamento		mm	160	90	180	110	200	130	230	150	250	180	250	180
Traços	Variavel	S.P.M	40-75	50-90	35-65	45-80	30-50	35-65	25-45	30-55	20-40	30-50	20-35	25-45
	Singluar	S.P.M	70	-	60	-	45	-	40	-	35	-	30	-
Máx. Die Set Altura		mm	380	350	380	350	450	400	500	450	550	450	550	450
Die Ajuste de Altura		mm	80		90		100		110		120		120
Distância entre Montantes		mm	1310		1450		1630		1900		2130		2130
Tamanho da Tabela	L-R	mm	1650		1880		2040		2420		2700		2700
	F-B	mm	600		680		760		840		920		920
	espressura	mm	150		160		170		180		200		200
Fundo Tamanho do Slide	L-R	mm	1200		1360		1500		1850		2100		2100
	F-B	mm	460		520		580		650		700		700
Potência de motor principal		kw	11		15		22		22		30		37
dimensão	F-B	mm	2145		2230		2535		2720		2940		2980
	L-R	mm	2210		2415		2415		3055		3250		3250
	Altura	mm	2290		3150		3360		3820		4365		4455
Peso total		kg	15000		16000		21000		32000		45000		48000
Modelo velho			J25-80B		J25-110B		J25-160B		J25-200B		J25-250B		J25-315B
