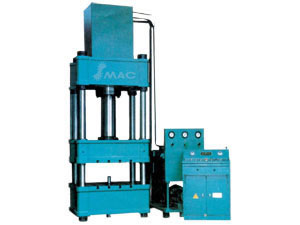

Prensa Hidráulica de Simples Ação

Prensa Hidráulica de Simples Ação

Aplicação da máquina
1. A imprensa composto de corpo principal e dispositivos de controle que, respectivamente, formados com frame, cilindro principal, sistema de suprimir, cilindro hidráulico e mecanismo de movimentação, limites inferior e superior mudanças de linhas de tubulação, armário de controle elétrico e etc.
2. Mecanismo de movimentação inclui tanque de óleo, bombas de alta pressão, sistema de controle de baixa pressão, válvulas, sistema de controle elétrico projetado de acordo com o processo de trabalho do princípio hidráulico. Por predefinição, a operação seqüencial pode ser alcançado por via de mecanismo de acionamento de bombas, cilindros, válvulas do tanque, e as linhas de tubulação.
3. A imprensa é aplicável à compressão de materiais plásticos, por exemplo, produtos em pó, e formação de plásticos e de calor / extrusão de metal frio, desenho de folha de metal, estamparia, dobra, borda de dobrar, endireita, deprimido e montagem de estruturas, etc. Unidade independente e dispositivos elétricos asseguram a operação confiável, com botões de controle centralizado. Ajuste, a operação manual e semi-automáticas, três modalidades estão previstas, respectivamente, para sua escolha.
4. A pressão de trabalho, pressionando a velocidade, descarregar-descendente de velocidade e desaceleração da velocidade de pressão pode ser ajustada em requerimentos respectivamente.
5. Por predefinição, suprimento e desenho podem ser retirados com movimento de pressão depentdente da distância de acabamento. No caso de pressão do movimento-dependente, o cilindro principal de imprensa YAN32 inicia exploração do tipo de pressão, tempo de atraso e retorno automático .

Para produtos de plásticos, com forma, ele poderia colocar instalação de aquecimento sobre a mesa e a superfície inferior da peça, que é controlada pelo PID & DRO.

Modelo especificação		Unid	11601	11602	11603	11604	11605	11606	11607
			YAN32- 40	YAN32- 63	YAN32- 100	YAN32- 100A	YAN32- 160	YAN32- 200	YAN32- 315
Força nominal		KN	400	630	1000	1000	1600	2000	3150
força de suprimir		KN	120	190	190	190	240	400	630
Máx. trabalho de pressão hidráulica		Mpa	25	25	25	25	25	25	25
Tempos de deslizamentos		mm	450	500	600	600	700	700	800
curso de suprimisão		mm	150	200	200	200	200	250	300
Máx. dia de Luz		mm	700	800	900	900	1050	1100	1250
	Descida	mm/s	40	100	22	180	120	100	100
velocidade Slide	trabalho	mm/s	15	20	14	14	10	12	5
	volta	mm/s	50	60	47	60	60	52	60
Área efectiva da tabela	Esquerda-direita	mm	500	560	680	500	1000	1000	1200
	Frente atrás	mm	460	500	580	460	800	900	1200
	Esquerda-direita	mm	2000	2400	2500	2000	2700	2825	3235
Dimensão global	Frente atrás	mm	1300	1400	1500	1300	1700	2060	2200
	Altura acima do solo	mm	2600	3100	2950	2600	3400	3725	4295
Potência de motor		kw	4	7.5	7.5	4	7.5	15	22
Peso		kg	2000	3000	4000	2000	6000	11000	14000



Modelo especificação		Unid	11608	11609	11610	11611	11612	11613	11614	11615
			YAN32- 400	YAN32- 500	YAN32- 500C	YAN32- 630	YAN32- 800	YAN32- 1000	YAN32- 1250	YAN32- 1600
Força nominal		KN	4000	5000	5000	6300	8000	10000	12500	16000
força de suprimir		KN	630	1000	1000	1000	1600	2000	2000	2000
Máx. trabalho de pressão hidráulica		Mpa	25	25	25	25	25	25	25	25
Tempos de deslizamentos		mm	800	900	900	900	800	900	900	900
curso de suprimisão		mm	300	350	350	350	450	450	450	450
Máx. dia de Luz		mm	1300	1500	1500	1600	1600	1600	1600	1600
	Descida	mm/s	100	100	100	100	80	80	80	80
velocidade Slide	trabalho	mm/s	4	10	10	6	8	10	6月10日	6月10日
	volta	mm/s	60	60	60	50	50	50	45	50
Área efectiva da tabela	Esquerda-direita	mm	1200	1400	2370	1500	1500	1530	1700	2000
	Frente atrás	mm	1200	1400	1450	1500	1400	1600	1600	1600
	Esquerda-direita	mm	3235	4060	6500	4200	4800	5250	5250	5800
Dimensão global	Frente atrás	mm	2200	3525	3800	4200	4000	3800	3800	4000
	Altura acima do solo	mm	4500	4995	4740	5600	6000	5800	6000	6200
Potência de motor		kw	22	45	45	45	60	75.5	75.5	75.5
Peso		kg	22000	25000	38000	34000	40000	48000	60000	82000
