Entalhadeira

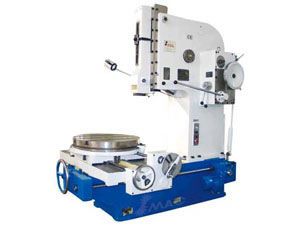

Entalhadeira (15401, 15402)
Características Principais da Estrutura
Sendo projetado para o corte de várias planos, com superfície formada de peça de trabalho, a máquina é apropriada para uma única peça ou produção de lotes pequenos.
O arranque e a paragem da máquina são realizadas por uma embreagem de disco múltiplo e, por reciprocidade de ram é atingido por um link de conexão manivela. Um mecanismo automático para verticais, horizontais e rotativas de alimentação juntamente com o seu dispositivo de segurança é fornecida na tabela . E há também um dispositivo de movimento rápido para o movimento vertical, horizontal e giratória da tabela, que é equipado com um aparelho de indexação para o movimento rotativo.

	15401	15402
Especificações Técnicas	SL200	SL320	Unit
Máx. Escatelamento comprimento	200	320	mm
Número de reciprocidade ram por minuto	32, 50, 80, 125	20, 32, 50, 80
Inclinação do ram	00-80	00-80
Ajuste vertical da ram	200	315	mm
Diâmetro à mesa	460	500	mm
Distância entre a superfície de fixação de ferramentas para a frente da coluna	480	600	mm
Distância da superfície da mesa para	320	490	mm
Máx. Curso longitudinal da mesa	420	630	mm
Máx. deslocamento através da tabela	420	560	mm
Máx. Ângulo giratório da mesa	3600	3600
Faixa longitudinal e transversal	0.054-1.24	0.08-1.21	mm
Faixa de alimentação rotativo da tabela	0.0350-0.8050	0.0520-0.7830
Máx. carga da tabela	400	500	kg
Potência do motor principal	3	3	kw
Potência do motor de avanço rápido	0.75	0.75	kw
Velocidade do motor principal	1420	960	r/min
Velocidade do motor para o avanço rápido	1380	1380	r/min
Dimensões totais (L x W x H)	1717 x 1221 x 1885	2261 x 1496 x 2246	mm
Peso líquido (aproximadamente)	2200	3100	kg
Nivelamento de superfícies usinadas na peça testada	0.015	0.015	mm
Verticalidade da superfície usinada na peça testada	0.025	0.025	mm
A rugosidade superficial em peças testadas	6.3	6.3
Verticalidade da superfície lateral da peça na máquina testada contra base	0.02	0.02	mm
velho modelo	B5020E/D	B5032E/D
