Puncionadeira de Torreta CNC

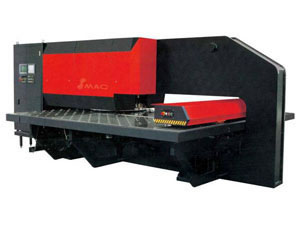

Puncionadeira de Torreta CNC (HP-M300)

Grande fusoes atuadores transversal de alta precisão e guias lineares com confiabilidade estão preparados.
Os sistemas fiáveis de nível nacional CNC é equipada na máquina. Para tornar a máquina mais confiável, é usado embreagem importada.
As principais peças pneumáticas são importadas para tornar o mecanismo mais confiável. A precisão totalmente exausta de alta torre melhora a precisão e a eficiência da longevidade da torre, e 24 ou 32 estações é opcional.
O trabalho e tecnologia avançada de tratamento térmico é adotado para as ferramentas para a longevidade das ferramentas.

layout Ferramentaria

Número de estação	Faixa de diametro de ferramentas		Número de ferramentas
24 estações	Φ88.9-Φ32	Φ7/2-Φ5/4	4
32 estações	Φ32-	Φ5/4	20
	Φ88.9-Φ32	Φ7/2-Φ5/4	4
	Φ32-	Φ5/4	28



Especificação	Unidade		HP-M300
soco vigor	KN	KN	300	300
Máx. tamanho da folha de trabalho	mm	in	1250 x 2500	50 x 100
Máx. folha de trabalho welth	kg	lb	150	330
máx. espessura da chapa	mm	in	6.35	0.254
Máx. Diâmetro de Punção	mm	in	Φ88.9	Φ3.56
Número de estações de ferramenta			24, 32	24, 32
Posicionamento repetibilidade	mm	in	±0.1	±0.004
Máx. ganho de velocidade	hpm	hpm	300	300
Pax. velocidade atravessamento	m/min	in/min	56	2240
rotação da torreta	rpm	rpm	30	30
Número do Eixo			3	3
Pressão de ar comprimido	mpa	mpa	0.6	0.6
Dimensões da embalagem	mm	in	500 x2680 x2175	20x107.2 x87
Peso da máquina	ton	lb	13	28600
