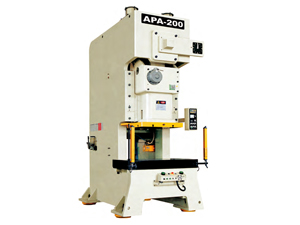

Prensa de ponto simples tipo C

Caraterísticas de estrutura principal
Com design amplamente digno na estrutura da máquina, o corpo da máquina é soldado de concha de aço de qualidade e tratado pela eliminação de tensão, melhorando a estabilidade e confiabilidade da máquina.
Mantém o centro de transmissão e centro da máquina seguros de uniformidade à precisão e prensagem.
Para garantir o funcionamento estável e suave da máquina, adota o projeto simétrico de duas placas com balanceador.
A precisão de ajustamento de molde atinge até 0.1mm, seguro, confiável e conveniente.
Manivela, engrenagem, barra conectora são oxidadas à têmpera e branqueamento, tendo desempenho mecânico super abrangente e função durável.
Usados de freio de embreagem altamente sensível e confiável e válvula eletromagnética twins até a data, protetor de sobrecarga pode garantir a precisão de arranque e paragem de produção da máquina.
Projeto estrutural razoável, é um equipamento de produção de automação confiável e custo rentável.
O princípio de projeto avançado, baixo ruído, baixo consumo, poupança de energia.

Modelo		11353	11354	11355		11356		11357		11358		11359		11360		11361		11362	11363		11364
		APA-15	APA-25A	APA-25		APA-35		APA-45		APA-60		APA-80		APA-110		APA-160		APA-220L	APA-200		APA-260
Modelo		V	V	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	V	H	V	H
Capacidade	Ton	15	25	25		35		45		60		80		110		160		200	200		260
Ponto de tonelagem	mm	1	3.2	3.2	1.6	3.2	1.6	3.2	1.6	4	2	4	2	6	3	6	3	6	6	3	7	3.5
Mudança de velocidade	x.p.m	120-180	60-140	60-140	130-200	40-120	110-180	40-100	110-150	35-90	80-120	35-80	80-120	30-60	60-90	20-50	40-70	20-50	20-50	50-70	20-40	40-50
Velocidade estável	mm	130	110		110		85	75		65		65		50		35		35	35		30
Movimento	mm	60	80	70	30	70	40	80	50	120	60	150	70	180	80	200	90	200	200	110	250	150
Altura do molde	mm	220	195	195	215	220	235	250	265	310	340	340	380	360	410	460	510	460	460	510	500	550
Ajustamento do slide	mm	50	50		50	55		60		75		75		80		100		100	110		120
Área do slide	mm	330x220x50	300x220x50	300x220x50		360x250x50		400x300x60		500x360x70		500x420x70		650x470x80		700x550x90		700x500x90	850x630x90		950x700x100
Área de suporte	mm	680x300x70	680x300x65	680x300x65		800x400x70		850x440x80		900x500x80		1000x550x90		1150x600x110		1250x800x140		1350x800x140	1400x820x160		1500x840x180
Furo da haste	mm	38.1	38.1	38.1		38.1		38.1		50		50		50		65		50	65		65
Motor principal	kw	2.2	3.7	3.7		3.7		5.5		5.5		7.5		11		15		18.5	18		22
Dispositivo de ajuste do slide	HP	Operação manual										Direção elétrica
Pressão atmosférica	kg/cm2	6	6	6		6		6		6		6		6		6		6	6		6
Precisão da prensa		GB(JIS)1CLASS	GB(JIS)1CLASS	GB(JIS)1CLASS		GB(JIS)1CLASS		GB(JIS)1CLASS		GB(JIS)1CLASS		GB(JIS)1CLASS		GB(JIS)1CLASS		GB(JIS)1CLASS		GB(JIS)1CLASS	GB(JIS)1CLASS		GB(JIS)1CLASS
Dimensão de prensas	mm	1236X830X1920	1280x850x2200	1280x850x2200		1380x900x2400		1380x900x2400		1600x1000x2800		1800x1180x2800		1900x1300x3200		2300x1400x3800		2500x1500x3800	2615x1690x4075		2780x1850x4470
Peso de prensas	Ton	1.8	2.1	2.1		3		3.8		5.6		6.5		9.6		16		18T	23		32
Capacidade de amortecimento do slide	Ton					2.3		2.3		3.6		3.6		6.3		10		10	14		14
Movimento	mm					50		50		70		70		80		80		80	100		100
Área efetiva de amortecimento do molde	mm2					300x230		300x230		450x300		450x310		500x350		650x420		650x420	710x480		810x480
