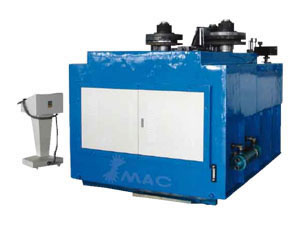

Perfiladeira por Rolo

Perfiladeira por Rolo
Características
1. Não derrapar facilmente com três unidade de cilindros e pode lançar o material com espessura de parede fina.
2. Pode alimentar em ambos os lados.
3. Duas pétalas e uma parada urgente torná-lo fácil de operar.
4. Pode fazer diferentes processamento rodada arco e flecha.
5. Ele pode processar diferentes perfis, como ferro de ângulo, ferro chato, redondo e outras seções diferentes.
6. Pode produzir perfiladeira com grande raio.
7. Especificações Técnicas da Máquina de Rolos.

		122 01	122 02	122 03	122 04	122 05	122 06	112 10	112 11	112 12	112 13	112 14
Modelo		RR 50	RR 75	RR 89	RR 100	RR 115	RR 159	RR 168	RR 180	RR 219	RR 245	RR 280
Máx. Secão do Módulo de elasticidade (cm3)		6	23	35	53	59	119	158	205	356	450	562
Velocidade de rotação (m / min)		6	5					4
Dobre-limite (MPa)		ds=250						ds=250
circun ferên cia de tubula ção	Max. OD	42	76	89	89	114	159	168	219	245	273	273
	A espe ssura da parede	4	4.5	5	8	5	5	8	8	8	8	8
	min. flexão dia.	500	900	1100	1100	1250	1800	2000	2600	3000	3500	3500
circunf erência de haste de aço	Max. OD	30	50	55	65	70	85	105	120	135	145	145
	min. flexão dia..	450	600	600	800	1000	1100	1300	1350	1800	2000	2000
Praça da tubulação	max. seção	45	70	80	90	90	100	140	160	180	200	200
	A espe ssura da par ede	3	4	5	6	8	8	10	12	12	12	12
	min. flexão dia..	800	1100	1200	1500	1500	1600	2500	3000	3500	3500	3500
Largura da tubulação curva manera de facilidade	Max. seção	45	75	85	100	100	120	140	160	180	200	200
	A espe ssura da parede	12	16	18	20	22	30	40	50	50	50	50
	dia.min. flexão	500	750	800	1000	1200	1400	1800	2000	2200	2400	2400
Aparta mento tubulação curva de maneira mais difícil	Max. seção	70	100	120	150	180	200	300	350	350	400	400
	A espe ssura da par ede	18	25	30	35	35	45	50	60	70	70	70
	min. flexão dia.	650	850	900	1200	1400	1600	2000	2200	2500	3000	3000
Ângulo incur vature Aço	Max. seção	40 x5	70 x8	80 x8	90 x10	100 x10	120 x12	150 x16	160 x16	180 x14	200 x18	200 x18
	dia.min. flexão.	800	1000	1200	1500	2000	2400	2600	2600	3600	3600	3600
	Min. seção	20x5	30x3	35x3	36x5	38x4	40x5	50x6	60 x6	70x6	75 x6	75x6
	dia.min. flexão	800	1000	1200	1700	2100	2500	2800	2800	4000	4000	4000
Ângulo excur vature Aço	Max. seção	50x5	80 x8	90 x10	100 x10	120 x12	140 x16	160 x16	180 x14	200 x18	200 x24	200 x24
	dia.min. flexão	800	1000	1100	1300	1600	1800	2200	2500	3600	3600	3600
	Min. secção	20x5	30x3	35x3	36x5	38x4	40x5	50x6	60x6	70x6	75x6	75x6
	dia.min. flexão.	800	1000	1500	1700	2100	2500	2800	2800	4000	4000	4000
U incurvature aço	U aço Modelo	8	12	16	20	25	28	32	36	40	45	45
	min. flexão dia.	700	900	1000	1200	1500	1800	2500	2500	3000	3000	3000
U excuvature aço	U aço Modelo	8	12	16	20	25	28	32	36	40	45	45
	dia.min. flexão.	700	900	1000	1200	1500	1800	2500	2500	3000	3000	3000
