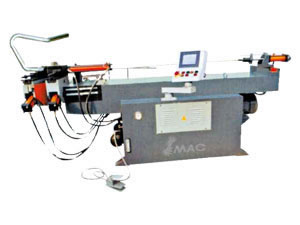

Máquina Dobradeira com Cabeçote Simples

Máquina Dobradeira com Cabeçote Simples

Características da máquina
Adota o sistema de controle de importação especial. A ação das máquinas é constante. Possui funções auto manuais, avançando, configuração, com mudança de programa, mostrando, entre outros. É apropriado para a produção de alta velocidade em lotes.

Characteristicas de CNC Series
Tipo de Controle de Contacto Economico
Multi-camadas matriz da máquina
(1) Tem Y (material de origem), B (tubo de rotação), C (dobra da tubulação) três eixos elétricos.
(2) C-Eixo (tubulação de dobra) servo de condução tipo escondido
(3) A velocidade é rápida e correta. É apropriada para a produção de pequenas retas de elementos design.tube condução, tais como peças de automóvel ou condicionadores de ar.

Characteristicas de CNC Series
Tipo de Controle de Contacto Economico
Multi-camadas matriz da máquina
(1) CNC Series são de controle da máquina do tipo contato de múltiplas camadas econômicas morrer, o Y de três eixos (material de origem), B (tubo de rotação), C (dobra da tubulação), todos adotam o motor elétrico de condução com servo de condução. Adota auto mudança de rolamento da cabeça do V-eixo.
(2) O seu tratamento é rápido e sua procissão é elevada. É apropriado para a produção de grandes quantidades de produtos, tais como mobiliário, instrumento do esporte, os kits de automóvel ou avião.

Tipo Normal		28B	38B	42B	50B	60B	63B	76B
Tipo NC		28NC	38NC	42NC	50NC	60NC	63NC	76NC
Tipo CNC		28CNC	38CNC	42CNC	50CNC	60CNC	63CNC	76CNC
Max. capacidadade de dobra	mm	F28 x 2	F38 x 2	F42 x 2	F50 x 2	F60 x 2	F63 x 5	F76 x 5
Região de raios de dobra	mm	28-180	30-200	30-250	35-250	35-300	40-300	60-350
Região de angulo de dobra	°	0-190°	0-190°	0-190°	0-190°	0-190°	0-190°	0-190°
Distãncia efectiva (mm)	normal	18000	25000	28000	28000	28000	30000	35000
	NC/CNC	1600	2000	2000	2000	2000	2000	2800
Motor de sistema de pressão de oleo	Kw	3.2	4	4	5.5	5.5	7.5	7.5
Max. Pressão	kg/cn	150	150	150	150	150	150	150
Cumprimento	Normal	350	350	450	450	500	550	550
	NC/CNC	320	420	450	450	450	500	550
Largura	cm	65	80	80	80	80	80	110
Altura	cm	130	130	130	130	130	130	135
Peso (kgs)	Normal	1200 1800	1500 2000	1800 2200	1800 2500	2500 2800	3000 3500	3500 4000
	NC/CNC	1800	2000	2200	2500	2800	3500	4000



Tipo Normal		89B	100B	114B	120B	129B	159B	168B
Tipo NC		89NC	100NC	114NC	120NC	129NC
Tipo CNC		89CNC	100CNC	114CNC	120CNC	129CNC
Max. capacidadade de dobra	mm	F89 x 5	F100x5	F114x5	F120x5	F129x5	F159x8	F168x8
Região de raios de dobra	mm	60-400	60-450	80-500	80-500	80-550	100-600	100-650
Região de angulo de dobra	°	0-190°	0-190°	0-190°	0-190°	0-190°	0-190°	0-190°
Distãncia efectiva (mm)	normal	40000	4000	4200	4200	4500	7000	7500
	NC/CNC	2800	2800	2800	2800	2800
Motor de sistema de pressão de oleo	Kw	11	11	15	15	15	22	22
Max. Pressão	kg/cn	150	150	150	150	150	150	150
Cumprimento	Normal	600	600	650	650	700	1000	1000
	NC/CNC	650	650	700	700	800
Largura	cm	110	110	110	110	110	140	140
Altura	cm	135	135	135	135	135	180	180
Peso (kgs)	Normal	4500 5000	5000 5500	5500 5800	5800 6000	6800 7200	10000	1200
	NC/CNC	5000	5500	5800	6000	7200
