Torno CNC

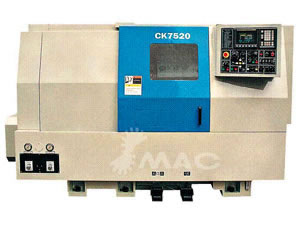

Torno CNC (LNC6132C)
Descrição
1. Série CK7156/20/30 do Torno CNC é o produto mais recente fabricados com tecnologias avançadas licenciado pela Daewoo
2. Heavy Industries Ltd. (Coréia do Sul). Sua força, dinâmica e rigidez estática, peças principais mecânicas, dispositivo de segurança e sistema de refrigeração são projetados de acordo com o Centro de Torneamento. A base do elenco forçado e inclinação exclusiva da cama fornece excelente rigidez e amortecimento, juntamente com a remoção dos cavacos conveniente. A elevada precisão através do orifício de eixo impulsionado pelo poderoso motor de corrente alternada principal caracteriza-se pela boa estabilidade e baixo ruído durante o funcionamento. peças-chave como influência no parafuso de esfera e do eixo principal são produtos famosos do estrangeiro, garantindo maior precisão de usinagem e maior durabilidade da peça. Multi-estação da torre indexados rápido e sem escalas bi-direcional com alta repetibilidade.
3. O sistema CNC é opcional com FANUC0-TC, 0-TDII ou outros conforme a necessidade. As peças hidráulica, unidade de lubrificação e mandril são todos produtos famosos nacionais ou internacionais.
4. O novo design CK7516/20/25/30 é caracterizado pelo painel de operação fácil e proteção completo. Eles são sem dúvida os produtos mais poderosos em sua classe, devido à sua excelente precisão e estabilidade.

Característica
1. Motor AC eixo poderoso
2. Torque do eixo maciço da extremidade baixa
3. Maior furo do eixo
4. Tamanho do parafuso da esfera e Servo Motor AC
5. Cama inclinada rígida
6. Trilhos temperado e retificado
7. Torre elétrica bi direcional sem paragem
8. Corpo programável de ações de pé e eixo oco
9. Embreagem limitador de torque de proteção asial
10. Ajustador de ferramenta automática
11. Movimento transversal rápido
12. Sistema CNC de 32-Bit
13. Troca de ar e à prova de umidade
14. Electricidade
15. Unidade de discagem indicadora da pressão hidráulica
16. Regulador

			23001	23002	23003	23004
ITEM		UNIDADE	LFNC7516	LFNC7520	LFNC7525	LFNC7530
Capacidade	Diâmetro de balanço sobre a cama	mm	Φ400	Φ550	Φ550	Φ670
	Max. diâmetro de torneamento	mm	Φ285	Φ450	Φ450	Φ500
	Max. comprimento de torneamento	mm	400	1000	1000	1500
	Max. diâmetro da barra	mm	Φ42	Φ73	Φ73	Φ90
Eixo	Tipo de nariz do eixo		A2-5	A2-8	A2-8	A2-8
	Diâmetro do furo do eixo	mm	Φ57	Φ87	Φ87	Φ105
	Diâmetro do mandril	mm	Φ165	Φ254	Φ254	Φ305
	Velocidade do eixo	rpm	55-5500	30-3000	30-3000	25-2500
	Potência do eixo motor (Contínuo /30min)	Kw	11/15	15/18.5 (*18.5/22)	15/18.5 (*18.5/22)	22/30
Tailstock	Diâmetro do eixo oco	mm	Φ70	Φ9	Φ90	Φ110
	Deslocação do eixo oco	mm	80	100	100	150
	Cone do centro (padrão /eixo)	MT	4/2	5/4	5/4	6/5
Alimentação	Movimento do X/Z	mm	165/410	250/1010	250/1010	295/1550
	Movimento transversal rápido X/Z	m/min	12/16	16/20 (*12/15)	16/20 (*12/15)	12/16
	Torque do motor de alimentação X/Z	N.m	6/12	12/22	12/22	12/22
Torre	Número da torre		12/8	12/8	12/8	8
	Ferramneta O.D. tamanho(torneamento/ perfuração)	mm	20 x 20/Φ32	25 x 25/Φ40	25 x 25/Φ40	32 x 32/Φ50
Outro	Grau de inclinação da cama		45	45	45	60
	Fonte de alimentação	KVA	35	35	50	60
	Dimensão (comprimento x peso x altura)	mm	2535 x 1672 x 1662	3255 x 1805 x 1850	3655 x 1990 x 1880	4822 x 2244 x 2178
	Peso	kg	3000	4500	5000	8300
Modelo antigo			CK7516	CK7520	CK7525	CK7530
