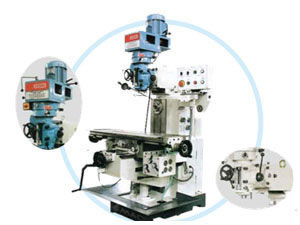

Fresadora de Auto-Alimentação XYZ H/V

Fresadora de Auto-Alimentação XYZ H/V

		13118	15303-7	15303-11	15303-6
Modelo		HVM6328	HVML6332C	HVML6336/ HVML6336G	HVML6332B
Cone do eixo		ISO30	ISO40	ISO40(V) ISO50(H)	7:24 ISO40
Distância do nariz do eixo vertical à mesa		140-500	200-600mm	135-485mm	150-500mm
Distância do nariz do eixo horizontal à mesa		0-360mm	0-350mm	0-380mm	0-300mm
Intervalo de velocidade do eixo		16estapas 66-4540rpm(vertical)	16etapas 66-4540rpm(vertical)	16etaps 66-4540rpm(vertical)	16etapas 66-4540rpm(vertical)
		12etapas 40-1300rpm (horizontal)	12step 60-1350rpm (horizontal)	12step 60-1800rpm(horizontal)	12step 60- 1350rpm (horizontal)
Deslocação vertical do eixo oco		127mm	150mm	150mm	150mm
Tamanho da mesa		1120 x 280mm	1250 x 320mm	1250 x 360mm	1250 x 320mm
Viagem da mesa	Longitudinal	600mm	800mm	1000mm	600mm
	transversal	240mm	300mm	320mm	300mm
	Vertical	360mm	300mm	380mm	350mm
Distância da linha central do eixo de braço		170mm	190mm	230mm	190mm
Faixa de longitudinal, viagem transversal		(8etapas) 12-370mm/min	(8etapas) 15-370mm/min	(8 etapas) 15-370mm/min	(8 etapas) 22-55mm/min
		(rápida 540mm/min)	(rápida 540mm/min)	(rápida 540mm/min)	(rápida 810mm/min)
Velocidade da mesa Z		-	560mm/min	590mm/min	560mm/min
Ranhaduras em T (número- largura-distância)		3-14-63	3-14-70	3-18-90	3-14-70
Motor principal		2.2W(V/H)	3.7Kw(vertical)	3.7Kw(vertical)	3.7Kw(vertical)
			2.2Kw(horizontal)	4Kw(horizontal)	2.2Kw(horizontal)
Motor para o dispositivo rápido de mesa (X, Y)		370W	750W	1100W	750W
Motor para o dispositivo rápido de mesa (Z)		-	1100W	900W	750W
Dimensão total		1660 x 1340 x 2130mm	1820 x 1520 x 2270mm	2220 x 1790 x 2860mm	1700 x 1520 x 2260 mm
N.W./G.W.		1250/1350kg	1770/1900kg	2340/2500kg	1550/1650kg
Modelo antigo		X6328	XL6332C	XL6336/ XL6336G	XL6332B
