Fresadora Vertical Tipo Joelho

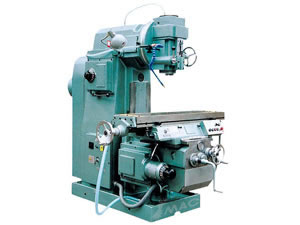

Fresadora Vertical Tipo Joelho (VM5032A)

Principais características e aplicações
Fresadora Vertical Tipo Joelho é adequado para faceamento, plano inclinado, superfície de ângulo, ranhaduras empregando cortadoras de disco, angular, cortadores de formado e cortadores de metal. Quando montado com o índice, a máquina será capaz de realizar operações de fresagem em engrenagens, cortador, sulco da hélice, came e roda de banel.
Cabeça de fresagem Vertical pode ser girado em ± 45 °. Eixo pode ser deslocado no sentido vertical. Os movimentos longitudinal, transversal e vertical da mesa tanto podem ser operado à mão e a energia, e pode ser movido rápido.
A mesa de trabalho e as formas de slides adoptam elenco de qualidade endurecido para garantir alta precisão.

		13107	13107-1
Modelo		VM5032A	VM5032 x 16
Tamanho da mesa	mm	320 x 1320	360 x 1600
Ranhaduras em T (N x W x D)	mm	3 x 18 x 80	3 x 18 x 80
Deslocação longitudinal X	mm	800/780	1020/1000
Deslocação transversal Y	mm	300/780	300/280
Deslocação Vertical Z	mm	410/400	410/400
Etapas de velocidade de alimentação		18	18
Intervalo de velocidade de alimentação: Longitudinal X	mm/min	15-750	15-750
Transversal Y	mm/min	15-750	15-750
Vertical Z	mm/min	5.7-280	5.7-280
Intervalo de alimentação rápida: Longitudinal X	mm/min	2250	2250
Transversal Y	mm/min	2250	2250
Vertical Z	mm/min	844	844
Giro de cabeça de fresagem vertical		±45°	±45°
Viagem do eixo oco	mm	75	75
Distância do centro do eixo da coluna	mm	380	380
Min. distância da extremidade do eixo à mesa	mm	60	60
Furo do eixo cônico		50% 7:24	7:24 50#
Diâmetro Arbor		Ø32 Ø50	Ø32 Ø50
Etapas de velocidade do eixo		18	18
Etapas de velocidade do eixo	r/min	30-1500	30-1500
Potência do motor principal	kw	7.5	7.5
Potência do motor de alimentação	kw	1.5	1.5
Potência da bomba de refrigeração	kw	0.12	0.12
Tamanho geral	mm	2030 x 1707 x 2096	2030 x 1707 x 2096
Tamanho da caixa de embalagem	mm	2240 x 1790 x 2320	2240 x 2180 x 2320
Peso líquido	Kg	3200	3250
Modelo antigo		X5032A	X5032 x 16
