Fresadora Universal

Fresadora Universal

Acessórios padrão
1. Fresagem da cabeça giratória da mesa,
2. Caixa de transmissão
3. Mandril de fresagem
4. Torno da máquina etc

Aplicação da máquina

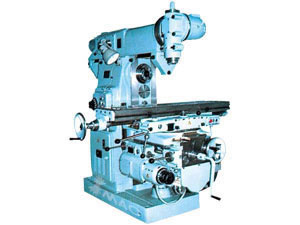

Fresadora Universal com Cabeçote Giratório X6232B foi transformada apartir de X6132. É acrescentado, sobre o braço e uma cabeça de trituração universal. É guiado por um único motor e assim forma uma única peça. A cabeça de fresagem universal pode ser usado como cabeça de trituração, mas também pode ser girada 360 em duas direções. Equipado com a manga de eixo. Ela pode se esticar e voltar, usinando qualquer ângulo plano oblíquo e furo. A diferença entre x6232C e X6232B é que 45 X6232C tem face rotativa, reduzindo paralelos rotativos verticais, de modo que possa usinar qualquer plano sulco e furo, em qualquer espaço e ângulo.

6232B,X6232x16
Fresadora Universal com Cabeçote Giratório
(Fresadora gira 36O em dois direções)

X6232C,X6232Cx16
Fresadora Universal
Cabeçote Giratório (Face rotativa 45O)

		13302	13302-1	13303	13303-1
MODELO		USM32B	USM32C	USM32 x 16	USM32C x 16
Área de mesa (largura x comprimento)	mm	320 x 1320	320 x 1320	320 x 1600	320 x 1320
Ranhaduras em T (No.- largura x altura)	mm	3-18x70	3-18x70	3-18x70	3-18x70
Deslocação da mesa (manual) X/Y/Z	mm	700/255/320	700/255/320	700/255/320	700/255/320
Deslocação da mesa (potência) X/Y/Z	mm	680/240/300	680/240/300	780/240/300	780/240/300
Grau giratória da mesa		450	450	450	450
Grau de Fresagem vertical		3600	3600	3600	3600
Max peso de peças	kg	500	500	500	500
Potência do eixo motor (cabeça horizontal/vertical)	kw	5.5/3	5.5/3	5.5/3	5.5/3
Cone do eixo(cabeça horizontal/vertical)		7:24 50#/40#	7:24 50#/40#	7:24 50#/40#	7:24 50#/40#
Taxa de velocidade do eixo (cabeça horizontal/vertical)	r/min	18 30-1500/90-1400	18 30-1500/125-2000	18 30-1500/90-1400	18 30-1500/125-2000
Velocidade de alimentação (X/Y/Z) mm/min	mm/min	18 23.5-1180/ 23.5-1180/8-394	18 23.5-1180/ 23.5-1180/8-394	18 23.5-1180/ 23.5-1180/8-394	18 23.5-1180/ 23.5-1180/8-394
Velocidade rápida (X/Y/Z)	mm/min	2300/2300/770	2300/2300/770	2300/2300/770	2300/2300/770
Distância da linha central do eixo horizontal à superfície da mesa	mm	30-350	30-350	30-350	30-350
Distância do nariz do eixo vertical à superfície da mesa	mm	40-425	250-570	40-425	250-570
Potência do motor de alimentação	kw	1.5	1.5	1.5	1.5
Resolução DRO (apenas fresadora DRO)	mm	0.005	0.005
Dimensões da máquina (L x W x H)	mm	2294x1770 x1858	2294 x1770 x1858	2294 x2045 x1858	2294 x2045 x1858
Peso da máquina (aproximadamente)	kg	3000	3000	3000	3000
Modelo antigo		X6232B X6232B/1	X6232C X6232C/1	X6232 x 16	X6232C x 16
