Furadeira Vertical

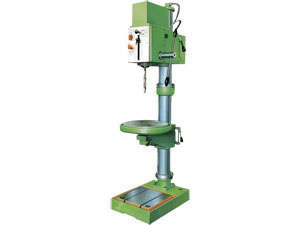

Furadeira Vertical (VDM3C)

Furadeira Vertical (VDM3C)

Acessórios
1. Mandril de Perfuração
2. Barra de conexão do mandril
3. Manga curta para o atarraxamento da cunha da ferramenta com a pata da ferramenta de taper
4. Parafusos de Fundação

14905 14901 14902 14908 14903 14904
Modelo especificações VDM3C VDM25 VDM25A VDM30AX VDM30X VDM32X VDM35X VDM40X
Máx. Dirlling capacidade mm 25mm (1") 31.5mm (1.24") 32mm 35mm (1.38") 40mm (1.57")
Máx. capacidade tocando - M20 (0.79") M24 (0.94") M27 (1.06")
Distância do eixo do eixo para a geração da linha da coluna 240mm 240mm 315mm 280mm 350mm 350mm
Máx. Distância do nariz do eixo à superfície de trabalho das obras da tabela 830mm 830mm 685mm 760mm 640mm 635mm
Máx. Distância do nariz do eixo à superfície de trabalho da placa de base 1100mm 1200mm 1195mm 1270mm 1230mm 1225mm
Máx. Viagem do eixo 110mm 135mm 135mm 140mm 160mm 180mm
Máx. Ajustamento de trabalho restante tabela 600mm 480mm 580mm 460mm 600mm 450mm
Giro de caixa de eixo, descanso de mesa mesa de trabalho, ±450
área de trabalho efetiva da mesa de trabalho Φ340 445x345 or Φ270 430x380 460x400 470x470 470x470
Furo de eixo cônico (Morse) No.3 No.4
Velocidade dos passos do eixo 8 12
Velocidade de rotação (rpm) 116-1428 80-2800 64-2280 50-1800
passos alimentação 3 3 3 3 4
intervalo de alimentação (mm / r) 0.12, 0.20, 0.32 0.1,0.2,0.3,0.4
Motor Potência (KW) 0.85/1.1 1.5/2.2 2/2.4
Voltagem (V) 220, 380, 400, 420, 440v
Velocidade (rpm) 960/1440rpm 1430/2860
Dimensão total (LxWxH) 48x64x175 80x51x178 91x51.5x180 103x60x195 108x60x95 103x60x195
Peso líquido /peso bruto (kg) 260/310 325/450 380/495 580/750 560/680 580/750
Embalagem (LxWxH) (mm) 76x62
x186
88x
64x192
99x64
x202
95x64
x202
113.5x
68.5x217
113.5x68.5x217
20C carga (sets) 18 20 16
Modelo velho H5-3C (ZQSX5025) ZQSX5025A Z5030A Z5030 ZQW5032 ZQ5035 ZQ5040A
