Furadeira Radial

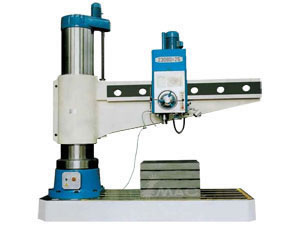

Furadeira Radial (RD10031)

Acessórios
1. Reduzir manga
2. Pistola de lubrificação
3. Deriva

				15180-1	15108-2	15108-3	15107-3	151 07-2	15 107-1
Item			unit	RD10 031	RD10 028	RD1 0025	RD8 031	RD8 028	RD8 025
Máx. Capacidade da perfuração (mm)			mm	F100			F80
		Max	mm	3100	2800	2500	3100	2800	2500
		Min	mm	560			500
travers horizontal do eixo principal			mm	2590			2000
Distância b / w sindle final de placa superfície de trabalho		Max	mm	2500			2000
		Min	mm	700			550
ARM	levantamento distância		mm	1300			1000
	elevação da velocidade		m/s	0.017
	ângulo de giro		°	360°
Eixo principal	Morse No.			MT6
	Strokes		mm	500			450
	velocidade	alcance	rpm	1000,800,630, 500,400,315, 250,200,160, 125,100,80,63 ,50,40,31.5,25, 20,16,12.5,1 0,8			1,250,800,500 ,400,310,000 ,200,160,125 ,100,80,63,50 , 40,25,16
		pasos	no.	22			16
	Alimentação	alcance	mm/r	3.2/2/1.56/1.25 /0.8/0.63/0.5 /0.32/0.25/0. 2/0.16/0.13/0. 1 /0.06			3.2/2/1.25/1/0. 8/0.63/0.5/0. 4/0.32/0.25/0. 2/0.16/0.13/0. 1/0.06/0.04
		pasos		16
Profundidade de perfuração por escala			mm	170			151
Força máxima de alimentação do eixo principal			N	50000			35000
Torque máximo do eixo principal			N.m	2500			1568
Potência do motor principal			kw	15			7.5
Levantamento potência do motor			kw	3			3
Apertando os motores ao eixo do braço			kw	0.75
Refrigerante potência do motor bombas			kw	0.09
Peso da máquina			kg	20000	19000	18000	11800	11400	11000
Tamanho total			mm	4530/ 4250/3850 x1630x4795			4380 /4080/3780 x1400x4025
diâmetro da coluna			mm	F600			F600
Mesa de trabalho	tamanho		mm	1250 x 800 x 560			1000x800x560
	T slot (W x T)		mm	up 28 x 26, down 50 x 51			up 22 x 23 , down 36 x 39
	T slot (W x T)		mm	up 28 x 26, down 46 x 48			up 28 x 26, down 46 x 48
Base de palta	Tamanho		mm	4280 x 1630 x 330			3530 x 1400 x 300
	Area de trabalho		mm	3640 x 1600			2890 x 1370
Modelo velho				Z301 00x31	Z301 00x28	Z301 00x25	Z30 80x31	Z30 80x28	Z30 80x25



				151 07-6	151 07-5	151 07-4	151 06-3	151 06-2	151 06-1
Item			unit	RD 8025	RD 8020	RD 8016	RD 6325	RD 6320	RD 6316
Máx. Capacidade da perfuração (mm)			mm	F80			F63
		Max	mm	2500	2000	1600	2550	2050	1650
		Min	mm	450
travers horizontal do eixo principal			mm	1600
Distância b / w sindle final de placa superfície de trabalho		Max	mm	1548			1600
		Min	mm	348			400
ARM	levantamento distância		mm	800
	elevação da velocidade		m/s	0.01
	ângulo de giro		°	±180°
Eixo principal	Morse No.			MT6			MT5
	Strokes		mm	400
	velocidade	alcance	rpm	1,250,800,500 ,400,310,000 ,200,160,125, 100,80,63,50, 40,25,16			1600,1000,630, 500,400,31 5,250, 200,160,125,100, 80, 63,50,32,20
		pasos	no.	16
	Alimentação	alcance	mm/r	3.2/2/1.25/1/0.8/0.63/0.5/0.4/0.32 /0.25/0.2/0.16/0.13/0.1/ 0.06/0.04
		pasos		16
Profundidade de perfuração por escala			mm	150.8
Força máxima de alimentação do eixo principal			N	25
Torque máximo do eixo principal			N.m	1000
Potência do motor principal			kw	7.5			5.5
Levantamento potência do motor			kw	1.5
Apertando os motores ao eixo do braço			kw	0.75
Refrigerante potência do motor bombas			kw	0.09
Peso da máquina			kg	7400	7000	6700	7400	7000	6700
Tamanho total			mm	3610,3110,2710x1250x3437
diâmetro da coluna			mm	F450 (550kg)
Mesa de trabalho	tamanho		mm	950x630x500(43kg)
	T slot (W x T)		mm	up 22 x 23 , down 36 x 44
	T slot (W x T)		mm	up 28 x 26, down 50 x 51
Base de palta	Tamanho		mm	2900 x 1250 x 250(2330kg)
	Area de trabalho		mm	2145 x 1250
Modelo velho				Z30 80x25	Z30 80x20	Z30 80x16	Z30 63x25	Z30 63x20	Z30 63x16
