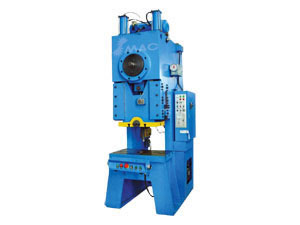

Prensa Tipo C com Curso Ajustável

Prensa Tipo C com Curso Ajustável

Características de Estrutura Principal
1. De aço soldadas a rigidez da estrutura, alta e baixa deformação, garantindo a capacidade de carga pesada de rolamento. Ajustável golpe de deslizamento em 8 velocidades, para atender ao tratamento de vários socos dies. Oito lado das guias retângulares longas do deslizamento no movimento de alta precisão e com alta precisão, ampliando a vida útil da matriz.
2. Combinação de pneumáticos de fricção da embreagem-freio, baixo ruído e longa vida útil, para garantir a segurança confiáveis e flexíveis. Sistema automático de lubrificação do óleo fino, para garantir o perfeito funcionamento.
3. Dispositivo hidráulico de proteção contra sobrecarga de alta sensibilidade efetivamente protegendo contra sobrecarga, para assegurar o funcionamento conveniente e confiável.
4. O ajuste automático da altura do conjunto marcado pela operação conveniente (exceto 25T). Sistema de controle PLC elétrica permite que vários equipamentos de auto-reprogramar de acordo com exigências diferentes e executar várias funções, para garantir alta confiabilidade e alta adaptabilidade. Emergente de parar, avançando movimento, único e contínuo. Foto protetor elétrico, alimentação, colchão de ar e outros acessórios opcionais estão disponíveis para a imprensa com poder sujeito à demandas dos usuários. Tabela de dados de lados ajustável.
Unidade: mm

	PSCS-16	PSCS-25A	PSCS-45A	PSCS-63A	PSCS-100A/125	PSCS-160A	PSCS-200	PSCS-250
1	8.3	10.4	11.5	12.5	14.6	16.5	18.7	22.9
2	24.7	30.9	34	37.1	43.3	49.5	55.6	68
3	40	50	55	60	70	80	90	110
4	53.5	67	73.7	80.4	93.8	107.2	120.6	147.4
5	64.7	80.9	89	97	113.3	129.4	145.6	178
6	73	91.3	100.4	109.6	127.8	146	164.3	200.9
7	78	97.8	107.6	117.4	136.9	156.5	176	215
8	80	100	110	120	140	160	180	220
Velho modelo	JL21-16	JL21-25A	JL21-45A	JL21-63A	JL21-100A/125	JL21-160A	JL21-200	JL21-250

espec Modelo Items			112 01	112 02	112 03	112 04	112 05	112 05-1	112 06	112 07	112 08	112 09	112 10
			PS CS- 16	PS CS- 25A	PS CS- 45A	PS CS- 63A	PS CS- 100A	PS CS -125	PS CS- 160A	PS CS- 200	PS CS- 250	PS CS- 315	PS CS -400
Pressão nominal		kN	160	250	450	630	1000	1250	1600	2000	2500	3150	4000
Pressão nominal Curso		mm	3	3	4	4	5	5	6	7	8	8	8
Curso de dsliza mento		mm	8.3- 80	10.5- 100	11.5 -110	12.5- 120	14.6- 140	15-140	16.5 -160	18.7 -180	21- 220	250	250
Traços		S.P.M	85-140	70- 120	60-100	50-80	45-65	42-60	35-55	30-50	30-45	25-40	25-35
		mm	220	250	290	300	360	400	460	480	500	550	550
Máx. Die Set Altura		mm	50	50	70	80	90	90	100	100	120	120	120
Die Ajuste de Altura		mm	170	185	235	260	320	320	330	410	410	480	480
Profun didade da garganta		mm	360	440	510	570	570	600	690	690	820	840	1000
Tam anho da Tabela	L-R	mm	600	700	800	850	1000	1100	1200	1350	1400	1700	1850
	F-B	mm	320	350	450	500	630	630	650	800	800	940	940
	es pre ss ura	mm	60	70	80	90	125	150	180	200	200	200	200
Tam anho da aber tura do quadro	Dia metro	mm	F110	F110	F110	F125	F125	F140	F160	F180	F180	F250	F250
Fundo Tam anho do Slide	L-R	mm	400	460	500	600	700	700	760	900	950	1300	1300
	F-B	mm	240	270	300	350	400	400	450	570	620	720	720
Furo para Pun cão	Dia me tro	mm	F30	F40	F50	F50	F60	F60	F70	F70	F70	F75	F75
	pro fun did ade	mm	50	60	60	60	80	80	80	80	100	100	100
Potência do motor		kw		2.2	5.5	5.5	7.5	11	11	15	22	30	37
A potência do motor variável		kw		3	5.5	7.5	11	15	15	22	30	37	37
Dime nsões	F-B	Dim ens ões	1050	1260	1330	1550	1760	1860	1900	2650	2900	3500	3900
	L-R		780	980	1000	1145	1320	1400	1410	1500	1600	2250	2250
	Alt ura		2100	2300	2650	2870	3080	3150	3550	3950	4150	4250	4310
Peso total		kg		3000	4200	6200	9200	10500	14300	21000	25000	34700	43000
Modelo velho				Mo delo velho	JL 21- 45A	JL 21- 63A	JL 21- 100A	JL 21- 125	JL 21- 160A	JL 21- 200	JH 21- 250	JL 21- 315	JL 21- 400
