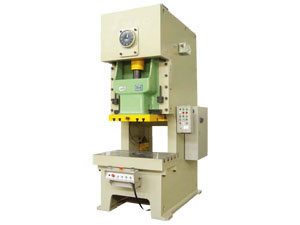

Prensa Tipo C de 1 Ponto

Prensa Tipo C de 1 Ponto
Características de Estrutura Principal
1. De aço soldadas com alta rigidez da estrutura, e menor deformação.
2. Seis lado com longo retângulo e guias da lâmina com movimento de alta precisão e alta precisão, estendendo-se ao serviço da morte. Pneumático combinação de fricção da embreagem-freio, baixo ruído, longa vida útil, para garantir a segurança confiáveis e flexíveis. Dispositivo hidráulico de proteção contra sobrecarga de alta sensibilidade na efetiva proteção contra sobrecarga, para assegurar o funcionamento conveniente e confiável.
3. Sistema automático de lubrificação, para garantir o perfeito funcionamento da máquina.
4. Sistema PLC de controle elétrico permite que vários equipamentos de auto-reprograma de acordo com diferentes exigências e pode executar várias funções, para garantir alta confiabilidade e alta adaptabilidade.
5. Emergente de parar, avançando movimento, único e contínuo. Foto protetor elétrico, eixo de saída da transmissão, alimentação, colchão de ar e outros acessórios opcionais estão disponíveis para a imprensa com potência sujeitos às exigências dos usuários.

Modelo Ficha Técnica Items			11100		11101		11102		11103		11104		11105
			PSC-25		PSC-45		PSC-60		PSC-80		PSC-110		PSC-125
			L	S	L	S	L	S	L	S	L	S	L	S
Pressão nominal		kN	250		450		600		800		1100		1250
Pressão nominal Curso		mm	2.8		3.2		4		4.5		5		5
Curso de deslizamento		mm	80	50	100	70	120	80	140	90	160	100	160	100
Curso	Variavel	S.P.M	70- 100	80- 130	60- 90	70- 110	50- 80	60- 100	40- 75	50- 90	35- 70	45- 80	35- 65	45- 80
	Singluar	S.P.M	90	110	80	100	70	90	60	80	60	80	55	70
Máx. Die Set Altura		mm	250	265	270	285	300	320	320	345	350	380	370	400
Die Ajuste de Altura		mm	50		60		70		80		90		90
Profundidade da garganta		mm	210		225		270		290		350		370
Distância entre Montantes		mm	450		500		560		590		680		710
Tamanho da Tabela	L-R	mm	700		810		870		1000		1090		1120
	F-B	mm	400		440		520		560		680		720
	espressura	mm	85		110		130		130		160		160
Tamanho da abertura do quadro	Diametro	mm	F100		F150		F150		F150		F160		F160
fundo Tamanho do deslizamento	L-R	mm	360		410		480		560		620		620
	F-B	mm	250		340		400		430		520		520
Furo para punção	Diametro	mm	F40		F50		F50		F60		F70		F70
	profundidade	mm	60		60		60		80		80		80
A potência do motor		kw	3		5.5		5.5		7.5		11		11
A potência do motor variável		kw	3		5.5		7.5		7.5		11		15
Dimensões	F-B	mm	1350		1410		1650		1915		2200		2300
	L-R	mm	950		1080		1200		1385		1419		1480
	Altura	mm	2160		2300		2570		2820		3190		3220
Peso total		kg	3100		3850		5500		7500		9830		12000
Modelo velho			JH21-25		JH21-45		JH21-60		JH21-80		JH21-110		JH21-125



Modelo Ficha Técnica Items			11106		11107		11108		11109		11110
			PSC-160		PSC-200		PSC-250		PSC-315		PSC-400
			L	S	L	S	L	S	L	S	L	S
Pressão nominal		kN	1600		250		2500		3150		4000
Pressão nominal Curso		mm	6		6		7		8		8
Curso de deslizamento		mm	180	110	200	130	220	150	250	180	250	180
Curso	Variavel	S.P.M	30-55	35-70	25-50	30-60	25-45	30-50	25-45		25-40
	Singluar	S.P.M	50	60	45	50	40	45	35		30
Máx. Die Set Altura		mm	400	435	450	485	500	535	550	585	550	585
Die Ajuste de Altura		mm	100		110		110		120		120
Profundidade da garganta		mm	390		430		450		480		480
Distância entre Montantes		mm	720		900		950		1050		1050
Tamanho da Tabela	L-R	mm	1170		1390		1500		1700		1850
	F-B	mm	760		840		880		940		940
	espressura	mm	165		200		200		200		200
Tamanho da abertura do quadro	Diametro	mm	F180		F200		F250		F250		F250
fundo Tamanho do deslizamento	L-R	mm	700		880		930		1000		1000
	F-B	mm	580		650		700		720		720
Furo para punção	Diametro	mm	F70		F70		F70		F70		F70
	profundidade	mm	100		100		100		100		100
A potência do motor		kw	15		15		22		30		37
A potência do motor variável		kw	15		22		30		37		37
Dimensões	F-B	mm	2355		2690		2830		3400		3800
	L-R	mm	1515		1630		1750		1950		2200
	Altura	mm	3250		3810		3930		4100		4300
Peso total		kg	13800		20330		24000		34700		43000
Modelo velho			JH21-160		JH21-200		JH21-250		JH21-315		JH21-400
