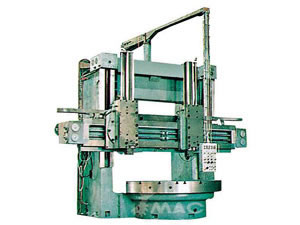

Torno Revólver Vertical com Coluna Dupla

Torno Revólver Vertical com Coluna Dupla

Descrição
Esta série de máquina adaptada para os motores, turbinas hidráulicas, aviação, máquinas de mineração, metalurgia e indústrias de máquinas em geral são apropriados para a usinagem áspero e fino de cilindros interno e externo, cones, superfícies e ranhuras.
Unidades principais desta série de máquinas são DC e AC., e a tabela adota trilho hidrostático. C5225E é fornecido com um trilho deslizante e um trilho circulante.
Sistema de alimentação (Φ2.5-Φ6.3m) é impulsionado por motores A.C. ou D.C., e sistema de alimentação (Φ6.3-Φ8m) é impulsionado por motor A.C
Cabeça lateral, fresagem e perfuração da cabeça, dispositivo de refrigeração e display digital podem ser fornecidos sob pedido especial.
Modo de acionamento principal e viagem do ram deve ser colocada uma ordem.
O acessório para o corte de velocidade constante pode ser anexado a eixo D.C e será fornecida mediante ordem especial do usuário.

		13006	13007		13008	13009		13010	13011		13012
Especi ficações principais	Mo delo Unid ade	VL52 25E x H/W	VL5 231E x H/W		VL5 235 E x H/W	VL5 240E x H/W		VL5 250 E x H/W	VL52 63E x H/W		VL52 80E x H/W
Max. Diâmetro de tornea mento	mm	2500	3150		3500	4000		5000	6300		8000
Diâmetro da mesa	mm	2000/2250	2250 2500	2830	3150		3600	4000 /4500		5700 /7100
Max. altura da peça	dm	16/20	15/20	20/25		31.5/25	31.5/25	29/38		40 /50
Max. peso da peça	t	10/12/20		32/40			50/63	50/63/80		125 /160
Max. força de corte da cabeça à direita	KN	35		50			63			80
Max. força de corte da cabeça à esquerda	KN	30		40			50			63
Max. torque da mesa	KN . m	63		80			160			315
Intervalo de velocidade da mesa	r /min	AC: 2-63(16 etapas)		AC: 1-50/1.25-63(16steps) DC: 0.56-56(stepless)			DC: 0.42-42		DC: 0.34 -34	DC : 0.25 -25
Intervalo da taxa de alim entação	mm/ min	0.25-90 (18 etapas)		0.1-2000 (stepless)			0.05-200 (stepless)			0.08 -200 (step less)
Deslocação do ram da cabeça à direita	mm	1000		1250			1600/2000			2500
Deslo cação ram da cab eça à esquerda	mm	1000		1250			1600/2000			2500
Movimento rápido da cabeça de ferramenta	mm /min	1560		2000			2500			2400
Altura da seção de barra de ferra mentas	mm	40		40			50			80
Potê ncia do motor principal	KW	AC: 55		AC: 50 DC: 75			DC: 75			DC : 110
Dim ensões total (L x W x H)	cm	504 x440 x435 /485	584 x504 x435 /670	696 x440 x615 /670	752 x639 x615 /670	831 x566 x615 /670	940 x655 x810 /995	1001 x686 x870 /995	1131 x752 x870 /996	1560 x816 x1260 /1360	1730 x 901 x1260 /1360
Peso da máquina (Approx.)	t	32/33	36/37	50/51	52/53	58/59	117 /119	128/130 /132	148 /150 /152	250 /255	300/305
Modelo antigo		C52 25E x H/W	C523 1E x H/W		C52 35E x H/W	C52 40E x H/W		C5250E x H/W	C5 263E x H/W		C52 80E x H/W
