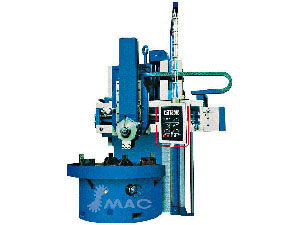

Torno Revólver Vertical com Coluna Simples

Torno Revólver Vertical com Coluna Simples

Torno Revólver Vertical com Coluna Simples
Descrição
1. Esta série de máquina é adequada para usinagem de peças em todas as indústrias. No torneamento e perfuração da máquina cilíndrica. Afinamento e asfaltamento bem como ranhura e acabamento podem ser realizada em bruto.
2. A mesa adota o rolamento axiais de esferas com alta precisão para trilho de rolos (máquina CA5116E, CA5120E é também adotado para trilho de escorregamento). Eixo radial é feita com tipo de linha NN30 duplo com rolamento cilíndrico. assim pode melhorar a precisão rotativa e capacidade de carga da mesa.
3. A cabeça de carril é equipado com torre pentagonal, e o lado é projetado com uma torre quadrada. As duas cabeças adoptam equilíbrio hidráulico.
4. A cabeça do carril (máquina CA518E-CA5112E) é adotado por rolamento de fuso para transmissão em movimento horizontal e vertical.
5. O equipamento eléctrico da máquina é controlado por PC. por isso é de alta confiabilidade.
6. Dimensões total da máquina é bonita e é agradável para usar. É fácil para a manutenção e serviço.
7. A fixação da cabeça lateral, controle digital e transformador do cone pode ser fornecido mediante exigência especial.

Características
1. A mesa adota esferas da pressão com alta precisão de trilho de rolamento e sistema de guiamento de slides em 1,6 metros de diâmetro.
2. O trilho transversal do pilar adopta alta resistência e cinza de alta resistência ao desgaste do ferro fundido.
3. Pares de atrito do trilho no sentido horizontal e vertical adota resistência ao desgaste de ferro fundido cinzento.
4. Superfície de carril do trilho ram, cabeça lateral adota freqüência média endurecida de rolamento e acabamento de trituração.
5. Plano de cromo preto de um novo tipo de estação de regência.
6. A cabeça do carril é projetado com fuso de transmissão horizontal e vertical.
7. Torre pentagonal do pinhão com índice de posicionamento da placa com alta resistência e rigidez. Lubrificação de cruz é fornecido com óleo pela bomba de mão.

13001 13002 13003 13004 13005
Especificações principais Modelo Unidade VL518E x 8/2 VL5110E x 8/3 VL5112E x H/5 VL5116E x H/W VL5120E x H/W
Max. Diâmetro de torneamento mm 800 1000 1250 1600 2000
Diâmetro da tabela mm 720 900 1010 1400 1800
Max. altura da peça dm 8 8 10/12.5/14 12.5/16
Max. peso da peça t 2 3 5 5/8 8/12
Max. força de corte da cabeça do carril direito KN 20 25
Max. força de corte da cabeça do carril esquerdo KN 15 20
Max. torque da mesa KN . m 10 12.5 17.5 25 32
Intervalo de velocidade da mesa (16 etapas) r/min 10-315 8-250 6.3-200 5-160 2.5-125
Intervalo da taxa de alimentação (12 etapas) mm/min 0.8-86
Deslocação do ram da cabeça do carril mm 570 670 700 915 1050
Deslocação do horizontal da cabeça do carril mm 650 800
Deslocação do horizontal da cabeça lateral do ram mm 500 630
Deslocação do vertical da cabeça lateral mm 810 810 970 980 1180
Movimento rápido da ferramenta de cabeças mm/min 1800
Altura da seção de barra de ferramentas mm 40
Potência do motor principal KW 22 30 37
Dimensões total (L x W x H) cm 208 x 282 x 272 219 x 2891 x 351 236 x 247x 348 2083 x 287 x 387 321 x 405 x 420
Peso da máquina (Approx) t 6.8 7.1 8.3/8.6/8.9 12.6/13.8/14.1 17.5/17.8
Modelo antigo CA518E x 8/2 CA5110E x 8/3 CA5112E x H/5 CA5116E x H/W CA5120E x H/W
