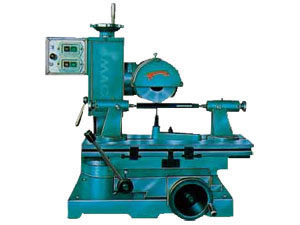

Máquina de Afiação Universal para Ferramentas de Corte

Máquina de Afiação Universal para Ferramentas de Corte
Uso
1. Ampola recuado cortador de trituração
2. Fim de moagem
3. cortador de moagem
4. Tranhuras do moinho serrilhada do moinho Screwtap moagem cortador Hobbing moagem
5. Única fábrica de moagem-angular
6. Broca de moagem
7. Cortador de volta completa da fábrica de moagem Página conjunto moinho Retificação Cilíndrica Torno ferramenta abrasiva Alargador de moagem
8. Pinhão cortador de trituração

Acessórios de padrão
1. Esquerda e direita cone da cabeça
2. Cão de parar
3. Rebolo
4. Ferramenta comum

Acessórios opcionais
1. Eletrodinamica apoio de cabeça
2. Cabeça Espiral
3. Gabarito do torno ferramenta
4. ápice ajustável
5. Três-maxila mandril (com haste)
6. Passo-tronco
7. Votação 16, 22, 27, 32

	14104
Especificações	TG6420
Largura da mesa de trabalho	160mm
Movendo intervalo da mesa de trabalho (para a esquerda e direita)	180mm
Movendo intervalo da mesa de trabalho (para a frente e para trás)	125mm
Verticalmente movendo faixa de rebolo	120mm
Ângulo de giro da roda de moedura	±45°-60°
Vertical ângulo de inclinação da roda de moedura	±45°
Rotação da coluna vertical	±45°
Máx. Diâmetro do rebolo	F125mm
Motor da roda de moedura	370w, 2800r/s
Configuração de máquina-ferramenta (L x W x H)	750 x 520 x 600 (mm)
Peso da estação chave	166kg
