Cortador Univesal

Cortador Univesal

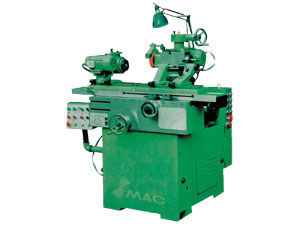

A máquina da série são especialmente apropriada para afiação de ferramentas em HSS, carboneto de tungstênio e outros materiais, também cilíndrico, de superfície abertura, e perfil de trabalho de moagem. Ao usar o acessório adicional, que ampliaria o leque de aplicação das máquinas e não pode resolver os problemas de usinagem individuais, tais como moagem de placas diferentes, para ferramentas, cortadores esférico, brocas, fresas cônico, etc
A máquina da série com a configuração bidimensional (exceto TGA25B), rodado com estoque cabeça dupla. E fornecidas com furo cônico ISO-50. Mesa de trabalho é suportado com guia de bola em pré-carregados e pode ser acionado manualmente ou por infinitamente mudança da taxa hidráulica.

Acessórios opcionais
1. Fogão cortador de trituração conjunto anexo 1
2. Golpe cômodo na bitola de roda e um conjunto de corte
3. Broca penhora de moagem 1 set
4. Circular mandril magnético permanente 1 set
5. Poeira extrator 1 set
6. Extensão rebolo eixo 1 set
7. Centro do eixo do cilindro 1 peça
8. Visor digital de Mesa de trabalho longitudinal com um conjunto de moagem de ligação para cortadores especiais um conjunto cabeça Universal de moagem 1 set
9. Dividindo placas de 5 peças 1 penteadeira de roda Universal de mandril conjunto de três mordentes 1 set
10. Universal mandril retangular magnético permanente um conjunto de
11. Palmura equipamentos de moagem 1 set
12. Pinça de 14 peças
13. Mecanismo de alimentação do micro-mesa de trabalho com um conjunto de duplo efeito cômoda do lado da roda 1 set de rodas cômoda com precisão conjunto 1

Modelo Especificação	Unit	14001	14002	14003	14004	14005
		TGA25 TGA25B	TGY25	TGA25B	TGYA25B	TG25A
Distância entre esquerda e estoque da cauda	mm	650				650
direito centros estoque da cauda milímetros	mm	250				250
Máx. Diâmetro da peça de trabalho	mm	130				125
Máx. Comprimento para retificação cilíndrica milímetros	mm	270				270
Trabalho, viagens de mesa à mão milímetros	mm	400				500
Rotativo gama de tabela para cada lado		±45°				±60°
Trabalho, viagens tabela hidraulicamente			400mm		400mm
Vertical / viagem slide Cruz	mm	230/250				230/250
Máx. / Distância mínima entre a mesa De superfície e eixo de moagem	mm	298/48				50/280
Horizontal de rotação de cabeça da roda		360°				360°
Max / Min retificação do eixo inclinável		+15°(exclud MA6025B)				+15°
Moagem velocidade do eixo	rpm	2700,4000,5500				3000
potência total	kw	3.15KW				1.43
Dimensões	mm	1340x1320x1320				1480x1102x1215
Peso Bruto Peso líquido	kg	1100	1150	1150	1250	1000
Linearidade	mm	0.005		0.003		0.005
Rugosidade	um	0.63		0.32		0.63
velho modelo		MA6025 MA6025B	MYA6025	MGA6025B	MGYA6025B	MQ6025A
