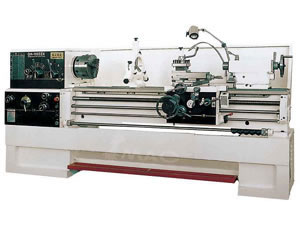

Torno de Escote de Furo Grande

Torno de Escote de Furo Grande

A superfície das formas de cama é a freqüência supersônica endurecido e precisão, com uma longa durabilidade. O design da unidade principal é otimizado e as engrenagens do cabeçote são moídas com precisão. O barulho da máquina é reduzido e seu som é agradável.
O diâmetro do eixo é 80 milímetros. O sistema de fuso é de alta rigidez e precisão. Não há nenhuma vibração ao girar com uma profundidade de corte de 10mm.
Não há necessidade de mudar as engrenagens. A máquina pode rodar em torno de 200 tipos métricas, módulo Whitworth e DP sem parafusos incluindo whitwork especiais, tais como 7-1/2, 9-1/2, 10-1/2, 11, 11-1/2, 13, 13-1/2, 19, 27t.pi e roscas.
Um dispositivo de paragem automática é usado para realizar paragem automática para a usinagem de uma peça em determinado período, que é segura e confiável. Um dispositivo de travagem apedal ou electromagnético pode parar a máquina de forma rápida e eficaz.

			22609	22610			22611		22612
Modelo Item			L6256 zx	L6246zx			L6240zx		L6236zx
				1880 zx	1860 zx	1840 zx	1660 zx	1640 zx	1460 zx	1440 zx
Máx. diâmetro de balanço	Sobre a cama	mm	560	460 (18")			410(16")		360
	Sobre transporte	mm	350	290 (10-4/5")			250(10")		195
	No escote	mm	775	700 (27-1/2")			660(26")		530
Máx. Comprimento da peça (dois centros)		mm	2000/ 1500	2000 (80")	1500 (60")	1000 (40")	1500 (60")	1000 (40")	1500 (60")	1000 (40")
Comprimento eficaz do escote		mm	200(8")
Eixo	Furo de eixo	mm	80(3-1/8")
	Cone do furo		M.T.No.7
	Número de velocidades		12
	Variação de velocidades	r.p.m		42-1800 or 25-1800			42-1800 or 25-1800		42-1800
Corte				Escala métrica /No		Escala Whitworth / No.	D.P.escala/No.		Escala de módulo /No.
				0.5-20mm/24		72-1-5/8t.p.i/61	96-3-1/4D.P/45		0.25-10M.P/20
Escala de alimentação	Longitudinal	mm	0.04-2.46 (0.0015"-0.0913")
	Transversal	mm	0.02-1.23 (0.0005"-0.365")
Luva de ações de pé	Diâmetro externo	mm	75(3")
	Cone do furo		M.T. NO5	M.T.No.5			M.T.No.4		M.T.No.4
	Máx. movimento transversal	mm	130 (5")
Máx. transporte de resto composto		mm	100(4")
Máx. transporte da corrediça transversal		mm	230(9")
Máx. tamanho da haste da ferramenta (W x H)		mm	25 x 25(1" x 1")
Potência do motor principal		kw	7.5	5.5
Dimensões totais (L x W x H)		mm		3320x 1000 x1295	2810x 1000 x295	2310x 1100 x1255	2810x 1000 x1275	2310x 1000 x1275	2810x 1000 x1255	2310x 1000 x1255
Peso líquido		Кг	3100/ 3890	3055	2835	2635	2630	2485	2510	2355
