Torno de Escote

Torno de Escote

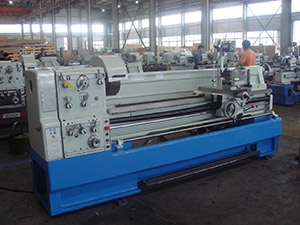

Torno de Escote (22603, 22604, 22605, 22606)
Características
1. Formas de cama moídos com precisão, uma peça de suporte completo
2. Padrão- Euro elétrico de controle, disponível a pedido

Acessórios opcionais
1. Iluminação de trabalho
2. Mudança rápida de pós ferramenta
3. Mandril com caramanchão
4. 4 mandíbula mandril (Φ320mm)
5. Placa da face
6. Protetor de fuso
7. Centro

Acessórios padrão
1. 3 mandíbula mandril (Φ160mm)
2. M. T. 04/06 luva
3. M. T. 05/07 luva
4. M. T. # 5 pontos mortos
5. Caixa de ferramentas
6. Luneta fixa
7. Seguidor pedestral
8. Mudança de conjunto de engrenagens
9. Sistema de refrigeração
10. Proteção contra respingos

22603 22604 22605 22606
PRINCIPAIS ESPECIFICAÇÕES L6241 L6246 L6251 L6256
Máx. Balanço sobre a cama 410mm 460mm 510mm 560mm
Máx. Balanço sobre corrediça transversal 224mm 274mm 300mm 350mm
Máx. Balanço no escote 640mm 690mm 738mm 788mm
Distância entre centros 1000/1500mm 1500/2000mm
Furo de eixo 58mm 80mm
Cone do furo de eixo M. T. #6 M. T. #7
Variação de velocidade do eixo 25-2000rpm. 25-1600rpm.
Variação longitudinal de alimentação 0.03-1.7 mm/rev. 0.059-1.646 mm/rev.
Variação transversal de alimentação 0.014-0.784Mm/rev. 0.020-0.573Mm/rev.
Intervalo sem parafuso- métricas 0.1-14mm 0.2-14mm
Intervalo sem parafuso- polegadas 2-112 TPI 2-112 TPI
Intervalo diametral do parafuso 4-112D.P. 4-112D.P.
Intervalo do módulo do parafuso 0.1-7M.P. 0.1-7M.P.
Cone do furo de ações com pé M. T. #4 M. T. #5
Potência do motor 4kw/5.5kw 7.5kw
Modelo antigo C6241 C6246 C6251 C6256

Tamanho e peso da embalagem

Tipo de tornos Dimensões da embalagem Peso líquido Peso bruto
L6241 x 1000 2250 x 1120 x 1700mm 1670kg 1980kg
L6241 x 1500 2800 x 1120 x 1700mm 1970kg 2320kg
L6246 x 1000 2250 x 1120 x 1730mm 1720kg 2045kg
L6246 x 1500 2800 x 1120 x 1700mm 2020kg 2385kg
L6251 x 1500 2960 x 1130 x 1820mm 2335kg 2700kg
L6241 x 2000 2800 x 1130 x 1820mm 2685kg 3070kg
L6256 x 1500 2250 x 1130 x 1820mm 2370kg 2740kg
L6256 x 2000 3460 x 1130 x 1820mm 2720kg 3110kg
