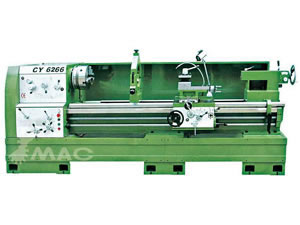

Torno de Escote

Torno de Escote (Φ103mm Furo do Eixo Árvore)
Características
1. Precisão
2. Em conformidade- CE
3. Dispositivo limitador de torque de segurança para o fuso
4. Embreagem de segurança de sobrecarga para a haste de alimentos
5. Movimento transversal rápida (opcional)
6. Eixo principal apoiado em dois pontos com precisão de rolamentos de rolos cônicos

Acessórios opcionais
1. Luneta fixa
2. Seguidor pedestral
3. 4- mandíbula mandril 320mm
4. Placa da face
5. Disco sem parafuso
6. Deslocação longitudinal automático
7. Centro
8. Mudança rápida pós ferramenta
9. 4- Posição de viagem longitudinal automático

Acessórios padrão
1. 3- mandíbula mandril 250mm
2. Placa de condução
3. Centro e luva central
4. Injetor de óleo
5. Deslocação
6. Manual de Operação

ESPECIFICAÇÕES		22606-1	22606	22607	22608
		LY6 1/2 50Y	LY6 1/2 60Y	LY6 1/2 66Y	LY6 1/2 80Y
	Balanço sobre a cama	500 (24")	600 (24")	660 (26")	800 (32")
Capacidades	Balanço sobre a corrediça transversal	275mm	375mm	435mm	545mm
	Balanço do escote	700mm (31 1/2")	800mm (31 1/2")	860mm (33 4/5")	1000mm (39")
	Comprimento válido do escote	280mm (11")
	Max Comprimento da peça do trabalho	1000mm (39 1/3") 1500mm (59") 2000mm (78 3/4") 3000mm (118")
	Largura das forma de cama	400mm (16 1/4")
	Nariz do eixo	ISO-C11 or ISO-D11
	Furo de eixo	Φ103mm (4")
Cabeçote	Variação da velocidade do eixo, Número	9-1275rpm/18, 16-81rpm/6
	Max. viagem pedestral composto	110mm
	Max. viagem da corrediça transversal	325mm
Alimentação	Parafuso do fuso longitudinal	12mm or 2TPI
	Seção de ferramenta	32 x 32mm
	Variação longitudinal de alimentação	72kinds 0.073-4.066mm/rev
	Variação transversal de alimentação	72kinds 0.036-2.033mm/rev
	Intervalo métricas sem parafuso	72kinds 0.5-112mm/rev
	Intervalo de polegada sem parafuso	72kinds 56-1/4 t/inch
	Intervalo do módulo sem parafuso	36inds 0.5-7mm
	Intervalo diametral sem parafuso	36kinds 56-4Dp
Transporte	Diâmetro da luva para ações de pé	Φ90mm
	Cone morse da luva para ações de pé	Morse No.6
	Deslocação da luva para ações de pé	150mm
	Intervalo de ajustamento tranversal	10mm
Ações de pé	Potência do motor principal	7.5kw 11kw como opcional
	Potência do motor principal rápida	250w
MOTOR	Potência da bomba de refrigeração	90w
	Potência da alimentação	220V, 380V, 420V (50Hz, 60Hz)
Tamanho da embalagem(L x W x H)	1000mm	2820 x 1300 x 2100mm
	1500mm	3320 x 1300 x 2100mm
	2000mm	3820 x 1300 x 2100mm
	3000mm	4820 x 1300 x 2100mm
peso líquido / peso bruto	1000mm	2900/3500kg		3000/3500kg	3150/3750kg
	1500mm	3150/3750kg		3250/3850kg	3400/4000kg
	2000mm	3400/4050kg		3500/4150kg	3650/4300kg
	3000mm	3800/4450kg		3900/4550kg	4050/4700kg
Modelo antigo		CY6 1/2 50	CY6 1/2 60	CY6 1/2 66	CY6 1/2 80
