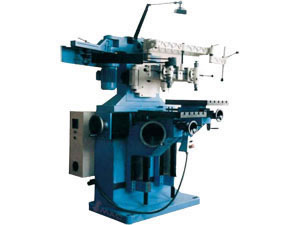

Máquina de Gravação

Máquina de Gravação

Máquina de Gravação

Aplicação da máquina
Esta máquina é projetada para copiar e reproduzir várias formas de peças de trabalho, na proporção de 1:1. Também pode ser usado como uma máquina de fresagem ordinário e adequado para as empresas que fazem vários tipos de moldes diretamente de espécimes disponíveis.

Características
1. Perfil de mecanismo: Duplo - mecanismo de paralelogramos, grande variedade de corte.
2. Com dois eixos, capaz de funcionar simultaneamente.
3. Ângulo de inclinaçao do eixo: 20
4. Perfil de mecanismo: Movimento vertical.
5. Adota motores de duas velocidades.

Acessórios opcionais
1. KXM10C
2. Fresadora-cortadora universal
3. FK01110B
4. Mandril ajustável de três mandíbula
5. TS250-1
6. Mesa giratória
7. QH125
8. Torno giratória

  13605
Principais especificações EM40A
Mesa de trabalho e de cópia   Tamanho da mesa (L x W) 520 x 350mm
Deslocação Longitudinal/transversal/Vertical 300/200/350mm
Escala giratória da mesa 360
Distância entre centros de perfis mecanismo 420mm
Viagem de perfis mecanismo 70mm
Max. Diâmetro de usinagem do círculo 300mm
Intervalo de velocidade do eixo 500-1000, 1000-20000rpm
Número de velocidades do eixo 17etapas
Diâmetro de aperto de pinças (métrico ou polegada) 4, 6, 8, 10, 12mm or 3/6", 1/4", 5/16", 3/8", 1/2"
Motor Potência 650-850w
Tensão 380V, 220V, 420V
Velocidade, freqüência 1450/2920rpm, 50Hz or 1740/3504rpm, 60Hz
Dimensões total / Peso líquido 152 x 136 x 173cm/1200kg
Dimensões da embalagem /peso bruto 190 x 170 x 210cm/1900kg
Modelo antigo XY4240A
