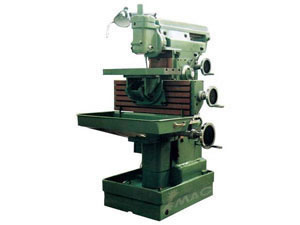

Fresadora de Ferramentas

Fresadora de Ferramentas (13501/13501-1)

Aplicação da máquina
1. Esta máquina é projetada para ser uma Fresadora de Ferramentas Universal, pode realizar procedimentos, tais como perfuração, trituração, e escatelagem, etc., e é adequado para usinagem e corte, elétrico de moldes e matrizes, e outros componentes com figuração complexa.
2. Com a ajuda de vários acessórios especiais, ela pode fazer à usinagem de todos os tipos de componentes, tais como artes, arco, rack, spline, e assim por diante.

Características
1. Estrutura original, ampla versatilidade, alta precisão, fácil de operar.
2. Com vários acessórios para aumentar o alcance de aplicação e aumentar a utilização.
3. Modelo XS8126C: com sistema de exibição digital programável, e com poder de resolução é de até 0.01mm.

Acessórios opcionais
1. Mesa universal giratório angular
2. Mesa paralela-Torno
3. Escatelagem da cabeça
4. Moldura e fresagem da cabeça
5. Fresagem de corte

		13501/13501-1
Principais especificações		TM26C/TM26B
Área da mesa (WxL)		280x700mm
Distância do eixo horizontal do eixo à mesa	Primeira instalação powlition	35-385mm
	Segundo instalação powlition	42-392mm
	Terceira instalação powlition	132-482mm
Distância do nariz do eixo vertical para a horizontal do eixo		95mm
Distância do nariz do eixo horizontal ao eixo vertical		131mm
Curso vertical do eixo		200mm
Intervalo de velocidades do eixo horizontal (8etapas)		80mm
Intervalo de velocidades do eixo horizontal (8etapas)		110-1230rpm
Ângulo rotativo de eixo vertical		150-1660rpm
Intervalo da velocidade vertical (8etapas)		ISO40/Morse No.4
Ângulo rotativo de eixo vertical		45
Viagem longitudinal da mesa		350mm
Viagem Vertical da mesa		350mm
Alimentação da mesa no sentido longitudinal e vertical e o eixo horizontal definido no sentido transversal		25-285mm
Deslocação rápida de mesa em direções longitudinal e vertical		1000mm/min
Motor principal		3kw
Motor de bomba de refrigeração		0.04kw
Dimensões total (LxWxH)		1450x1445x1650mm
Peso líquido / peso bruto		C-1410/2200 B-1180/2100
Dimensões da embalagem para exportação		170x127x198cm
Modelo antigo		X8126C/X8126B
