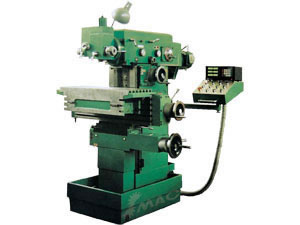

Fresadora de Ferramentas

Fresadora de Ferramentas (13502)

Aplicação da máquina
Esta máquina é projetada para ser uma Fresadora de Ferramentas Universal, pode realizar procedimentos, tais como perfuração, trituração, e escatelagem, etc., e é adequado para usinagem e corte, elétrico, de moldes e matrizes, e outros componentes com figuração complexa. Com a ajuda de vários acessórios especiais, ela pode fazer à usinagem de todos os tipos de componentes, tais como engrenagens, arco, rack, spline, e assim por diante.

Características
1. Estrutura original, ampla versatilidade, alta precisão, fácil de operar.
2. Com vários acessórios para aumentar o alcance de aplicação e aumentar a utilização.
3. ModeloXS8140A: com sistema de exibição digital programável, poder de resolução é de até 0.01mm.

Os seguintes acessórios especiais estão disponíveis, caso seja solicitado
1. Mesa universal giratório angular
2. Mesa paralela-Torno
3. Escatelagem da cabeça
4. Moldura e fresagem da cabeça
5. Fresagem de corte

		13502	13502-1	13503	13503-1
Principais especificações		TM32A	TMS32A	TM40A	TMS40A
	Mesa de trabalho Horizontal (peso x comprimento)	320 x 750mm		400 x 800mm
Mesa de trabalho	Mesa de trabalho Vertical (W x L)	250 x 850mm		250 x 950mm
Deslocação longitudingal/Transversal/Vertical		400/300/400		500/350/400
	Rotação horizontal	360		360
Mesa Universal	Inclinação para a frente e parte de trás	30		30
	Inclinação à esquerda e à direita	30		30
	Deslocação Vertical do eixo oco	60mm		60mm
Cabeça do eixo vertical	Eixo de inclinação à esquerda e à direita	90		90
	Furo do cone	ISO40		ISO40
Eixo Horizontal	Altura do eixo para o solo	1330mm		1330mm
	Distância mínima entre o eixo e a superfície da mesa horizontal	40mm		35mm
	Furo do cone	ISO40		ISO40
Eixo Vertical	Distância mínima entre o nariz ea superfície da mesa horizontal	10mm		5mm
Velocidade do eixo horizontal e vertical: etapa / intervalo		18 etapas 40-2000rpm		18 etapas 40-2000rpm
Alimentação longitudinal, transversal e vertical:etapa/intervalo		a		18 etapas 500mm/min
Eixo axial de alimentação vertical: etapa/intervalo		3etapas 0.03-0.12mm/rev		3 etapas 0.03-0.12mm/rev
Potência do motor principal /motor de alimentação		3kw/1.5kw		3kw/1.5kw
Max.carga da mesa/ Max. carga de corte		300kg/500kg		400kg/500kg
Dimensões total (comprimento x peso x altura) Peso líquido		181 x 122 x 171 cm/2200kg		182 x 164 x 171 cm/2300kg
Dimensões da embalagem (comprimento x peso x altura) peso bruto		199 x 164 x 211cm		205 x 176 x 208cm
Modelo antigo		X8132A	XS8132A	X8140A	XS8140A
