Retificadora Cilíndrica

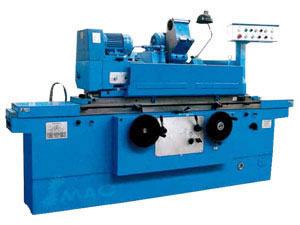

Retificadora Cilíndrica (13701)

A máquina é projetada e fabricada para moagem cilíndrica ou cônica de superfícies externas com precisão de IT5 e IT6. É o mais apropriado para o trabalho ferramentaria e é conveniente para a parte simples ou produção em pequenos lotes.O curso longitudinal da mesa de trabalho é controlado de modo contínuo com sistema hidráulico, e também pelo volante. A penetração da cabeça da roda é feita pela alimentação hidráulica automática periódica, e também pelo volante. A abordagem rápida e retirada pela cabeça da roda, lubrificação do deslizamento da mesa e parafuso de avanço são controlados hidraulicamente
Acessórios de padrão
1. Tanque de 1 set
2. Roda cômoda 1 set
3. Roda com flange de um conjunto de balanceamento de rodas de arbor de 1 set e de condução de 9 sets
4. Nivelamento 9.11pade cunha
Acessórios opcionais
1. Raio dresser 1 set dresser face Final 1 set 1 set Posicionador
2. Unidade de balanceamento de rodas com um centro de repouso do tipo de um conjunto de resto Tipo aberto constante com 1 set

ESPECIFICAÇÃO TÉCNICA							CG20B/UCG20B
Moagem dia.	Externa cilíndrica	Com o resto constante			Min		mm	8
					Max		mm	40
		Sem descanso estável			Min		mm	8
					Max		mm	200
	Interno cilíndrico	Com o resto constante			Min		mm	30
					Max		mm	80
		Sem descanso estável			Min		mm	13
					Max		mm	80
Comprimento máx. Moagem		Externa cilíndrica			mm		500, 750, 1000
		Interno cilíndrico			mm		125
Máx. Peso da peça					kg		50
Centro de alta					mm		125
Distância entre centros					mm		500, 750, 1000
centro de ações de trabalho					Morse		3
centro de estoque da cauda					Morse		3
Movimento de manga do cabeçote móvel					mm		30
Min. Alimentação manual					mm		0.0025
Auto-alimentação periódica							Yes
Automático de alimentação							No
Roda de vestir e de compensação							Manual
Rebolo					mm		F400 x 50 x F203
					mm		F280 x 50 x F203
velocidade da roda					m/s		28-35
velocidade do eixo					r/min		1670/1990
Máx. Movimento dos estoque de rodas (Inclui o movimento rápido)					mm		186
A rápida aproximação e distanciamento					mm		30
Ângulo do balanço de estoque de rodas							+30°
Tamanho da roda interna moagem					Max	mm	80 x 32 x 20
					Min	mm	15 x 16 x 5
Potência total dos motores				kw	7.125
Dimensão do esboço da máquina				mm	(2120, 2654, 3134) x 1670 x 1570
Tamanho de embalagem			500	mm	3040 x 1740 x 1950
			750	mm	3200 x 1900 x 1950
			1000	mm	3450 x 1740 x 1950
Peso bruto				kg	4000, 4500, 5000
Peso líquido				kg	3500, 4000, 4500
PRECISÃO DE TRABALHO
Uniformidade de diâmetro. Longitudial Na secção (mm)
A. Circularidade (mm)			B. Uniformidade de diâmetro na seção longitudinal (mm)
Max. moagem comprimento			A (mm)			B (mm)
500, 750			0.0015			0.005
1000			0.0025			0.008
Externas cirle moagem precisão em mandril
Arredondamento						0.0025
A precisão da superfície interna da peça terreno em mandril						A. 0.0025		B. 0.005
Rugosidade						Ra0.2mm
Modelo velho							MD1320B/MD1420B
