Retificadora Cilíndrica

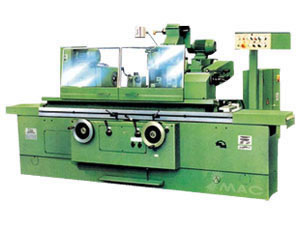

Retificadora Cilíndrica (13704)

A máquina é construída para retificadora OD e ID de superfície de peças cilíndricas ou cônicas com precisão de IT6 ou IT5.
A mesa de trabalho pode ser accionado hidraulicamente com infinidades de velocidades variáveis ou manualmente. A penetração da cabeça da roda é realizado por meio do mecanismo de incremento movidos hidráulicamente ou pelo volante de alimentação. A abordagem rápida e retirada da cabeça da roda, têm o movimento de contraponto e a lubrificação das lâminas e parafusos são todos controlados pelo sistema hidráulico.

Acessórios padrão
1. Chave para desmontar um conjunto de rodas
2. tanque de refrigeração 1 set de rodas cômoda, têm um conjunto de rodas com flange 1 set
3. balanceamento de rodas caramanchão com um conjunto de medição definida chapa 1 Auto definir um cão
4. Nivelamento 11,13 cunha almofadas

Acessórios opcionais
1. Raio aparador 1 set aparador face Final 1 set 1 set Posicionador
2. Unidade de balanceamento da roda 1 set

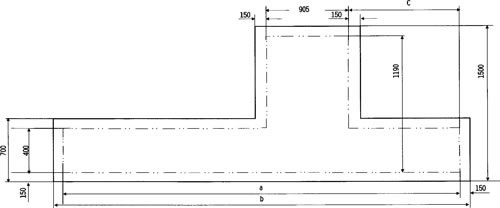

Foundação

tamanho especificação	a	b	c
1000	2900	3200	624
1500	3950	4250	1149

A profundidade da fundação depende principalmente da base, mas não deve ser inferior a 400mm.

DADOS TÉCNICOS	Unidade	CG40	UCG40
Moagem de diâmetro	mm	F15-F400
Comprimento máx. Moagem	mm	1000, 1500
Máx. Peso da peça	kg	150
Tamanho da roda	mm	F500 x 50 x F203
Potência total dos motores	kw	8.975
Dimensão total da máquina (L x W x H)	mm	(3238, 4269) x 1760 x 1545
Dimensão da caixa de embalagem (L x W x H)	mm	3530 x 1950 x 1960, 4470 x 2000 x 2010
O peso total da máquina	kg	4300, 5000
Gr. Peso da máquina	kg	4800, 5500
Exatidão de trabalho
Arredondamento	mm	0.0025
Cilindricidade	mm	0.008
rugosidade da superfície	mm	Ra0.32
Modelo velho		M1340	M1440
