Retificadora Cilíndrica

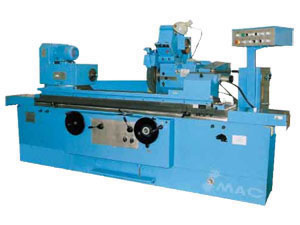

Retificadora Cilíndrica (13703)

A máquina é projetada para moer a superfície externa de peças cilíndricas e cônicas com alta precisão de IT6 e IT7.
É adequado para uso em oficina de ferramentas, oficina de reparação de máquinas e em oficina para a produção de meados de pequenos lotes de processos. Tem
as seguintes características: movimento alternativo da mesa de trabalho, cabeça de poçocom rápida aproximação e retirada, alimentação periódica, luva retrátil do centro contraponta, lubrificação da mesa de trabalho são todos hidráulicos guiados, controlada e coloque o interruptor na frente da máquina. Assim, a máquina é operada facilidade.

Acessórios padrão
1. Tanque Cooland 1 set
2. Roda ferramenta de desmontar um conjunto de
3. Condução do cão 1 set
4. Roda caramanchão equilibrar um conjunto de
5. aparelhador da roda 1 set interno grindhead um conjunto de medição prato 1 set de rodas com flange 1 set
6. cunha Paralela 16.19.20 conjunto
7. Tanque de óleo 1 set
8. Abrir-tipo luneta fixa (somente para x 2000. 3000) o set 2

Acessórios opcionais
1. Raio cômodo de roda 1 set
2. Metade de 1 cômoda Fim definir um conjunto de posicionador 1 set
3. Roda pé equilibrando um conjunto de
4. Interior de moagem da cabeça com 1 set

ESPECIFICAÇÃO TÉCNICA							CG32A/UCG32B
Moagem dia.	Externa cilíndrica		Com o resto constante		Min		mm	15
					Max		mm	150
			Sem o resto constante		Min		mm	15
					Max		mm	320
	Interno cilíndrico		Moagem dia. Com o resto constante		Min		mm	16
					Max		mm	125
			Sem o resto constante		Min		mm	16
					Max		mm	125
Max. moagem comprimento			Externa cilíndrica		mm		500, 750, 1000, 1500
			Interno cilíndrico		mm		125
Máx. Peso da peça					kg		150
Distância entre centros					mm		500, 750, 1000, 1500
Centro de alta					mm		180
centro de ações de trabalho					Morse		M4
centro ações de trabalho					Morse		M4
Movimento de manga do cabeçote móvel					mm		30
Min. Alimentação manual					mm		0.0025
Auto-alimentação periódica					mm		Yes
Máx. ângulo rotativo superior de mesa de trabalho		horário					3°
		Sentido anti-horário					9°, 7°, 7°, 6°
Roda de moagem		Max			mm		F400 x 50 x F203
		Min			mm		F300 x 50 x F203
velocidade da roda					m/s		28-35
velocidade do eixo					r/min		1870-1990
Máx. Movimento do cursor de moagem (inclui a alimentação rápida / quantia de volta de hidráulica)					mm		270
Rapid ração / quantidade de voltar cabeça da roda					mm		50
A roda de esmeril vira-se o ângulo							+30°
Tamanho da roda da cabeça interna moagem					Max	mm	80 x 32 x 20
					Min	mm	15 x 16 x 5
Potência total dos moturs				kw	7.475
Dimensão total da máquina (L x W x H)				mm	(2249, 2718, 3238, 4269) x 1760 x 1545
Tamanho da embalagem caso				mm	(3450, 3450, 3530, 4340) x 2000 x 1960
Peso líquido da máquina				kg	3500, 3800, 4000, 4700
Peso da máquina				kg	4000, 4300, 4600, 5500
PRECISÃO DE TRABALHO
Uniformidade de diâmetro. Na seção longitudinal
A. Circularidade (mm)			Circularidade			Arredondamento
Max. moagem comprimento (mm)			a (mm)			b (mm)
500, 750			0.0015			0.0015 (Curta tentar a peça)
1000, 1500			0.0025			0.008 (Crow para tentar a peça)
Externas círculo moagem precisão na bucha (mm)
A. Circularidade			mm			0.0025
A precisão da superfície interna da peça terreno em mandril (mm)
A. Circularidade			mm			0.0025
Arredondamento			mm			0.01
Circularidade			mm			Ra0.2
Modelo velho							ME1332A/ME1432B
