Retificadora Cilíndrica

Retificadora Cilíndrica (13707)

Retificadora Cilíndrica (13707)

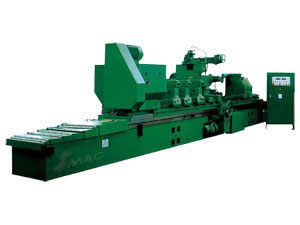

M1380 Retificadora cilíndrica é usada principalmente para moer superfície cilíndrica externa e superfície cónica de peças com pequenos cones. A precisão da parte aérea pode chegar IT5, IT6 e a superfície final com uma precisão de excelencia do tamanho do componente. O alcance do diâmetro de trabalho é de 50-800mm.
A máquina é apropriada para uso na indústria de máquinas de fabricação, máquinas de impressão, maquinaria pesada, etc
O movimento da mesa de trabalho e o giro da peça de trabalho são controladas por motores AC de freqüência variável com conversor de freqüência. A mesa de trabalho é conduzido com dispositivo mecânico e é controlado pelo modo manual, bem como no modo automático. Avanço ou retrocesso de rebolo é conduzido pelo sistema hidráulico. A máquina adota um eixo dinâmico da pressão hidrostática. rebolo é vestida por modo manual ou automático. Alimentação de Cruz é realizado por dispositivo hidráulico, bem como dispositivo de operação manual.

Acessórios de padrão
1. Aparelhador da roda cômoda. Oa termino defini um conjunto de medição definida na placa 1
2. Rebolo (com flange) 2 set
3. Abrir-tipo constante resto 2 set (M1380x3000, 4000) tipo aberto luneta 3 set (M1380x5000)
4. Acessórios opcionais
5. Arco cômoda 1 jogo
6. Roda balanceador de 1 set


Modelo UCG80B
Especificação (mm) Dimensão (mm) Peso líquido Peso bruto
L W H kg kg
F800 x 3000 No. 1 case 8200 2800 2100 　 31000 　 35000
No. 2 case 4250 2220 1250
F800 x 4000 No. 1 case 8200 2800 2100 　 33000 　 37000
No. 2 case 4250 2220 1250
F800 x 5000 No. 1 case 8900 2800 2100 　 35000 　 40000
No. 2 case 4600 2200 1250
Dia.Moagem 　 　 　 　 mm 　 Com resto estável Max F800
Min F50 (With F900 wheel)
Sem resto estável Max F400
Min F250
Max. Peso da peça de trabalho 　 　 mm 　 3000 (M1380 x 3000)
4000 (M1380 x 4000)
5000 (M1380 x 5000)
Max. peso de trabalho kg 5000
Altura de centro mm 500
Distância entre centros 　 mm 　 3100 (M1380 x 3000)
4100 (M1380 x 4000)
5100 (M1380 x 5000)
Ações de trabalho centros Metric 100#
Cabeçote móvel centros Metric 100#
parte do trabalho velocidade r/min 6-80
Movimento de manga do cabeçote móvel mm 80
Rebolo mm Max F900 x 75 x F305
Min F900 x 75 x F305
velocidade da roda m/s 35
Máx. Movimento dos estoque de rodas (inclui movimento rápido) mm 475
Rapiol movimento de estoque de rodas mm 100
Max ângulo de abertura da mesa de trabalho superior ponteiro das horas Agradável 　 1°
ponteiro das horas negativas 　 2°
Motor de cabeça do trabalho KW 11
Motor de estoque de rodas KW 22
Potência total dos motores KW 39.98
PRECISÃO DE TRABALHO
Arredondamento mm 0.0025
Uniformidade de diâmetro na seção longitudinal mm 3000 0.008 40,005,000 0.012
rugosidade da superfície mm Ra0.32
Modelo velho M1380
