Retificadoras Planas

Retificadoras Planas (13904-1)

Esta série de máquina-ferramenta é adequada para o comércio, fabricação de máquinas para triturar na fabricação dos aviões, bebedouros e faces laterais de várias peças de metal como aço, ferro fundido, metais não-ferrosos, etc
Característica
1. O produto realiza o padrão nacional completamente, e passa pelas provas de reconhecimento dos padrão que o país aplica e têm também a autenticação CE.
2. O movimento longitudinal da mesa de trabalho e o movimento transversal da cabeça de moagem são transmissões hidráulicas, e a modulação de velocidade é continuo.
3. A alimentação de moagem da cabeça perpendicular é manual, e tem o mecanismo de elevação rápida. Pode aliviar o trabalho de intensidade e aumentar a eficiência do trabalho.
4. A embreagem eletro-magnética pode ser corrigido com a finalidade de eliminar a inércia causada pela rápida descendencia de acordo com a solicitação dos usuários.
5. O guía de deslizamento da mesa de trabalho é colado a correia poli macio.
6. A resistência ao desgaste é boa, e o consumo de energia é baixo.
7. A moagem se alimenta de cinto de politetrafluoretileno que controlado através de soft e faz a alimentação com alto desempenho.
8. A cama de máquinas-ferramenta adota o desigh de simetria de calor, e é pouca o calor-distorção. Usa o óleo para aquecer o retorno do guía de deslizamento da cama, a mudança de retidão do guía de deslizamento está abaixo de 0.005mm.
9. O movimento de máquinas-ferramenta é suave e constante, a função é de confiança, o ruído é baixo e a precisão é estável. É conveniente para os usuários operarem.

	13904-1	13904-2	13904-3	13904-4	13904-5
Especificações principais	SG40	SG40/G	SG40 x 16	SG40 x 30	SGQ40-GM
Tabela superfície de trabalho (W x L)	400 x 1000mm		400 x 1600mm	400 x 3000mm	400 x 1000mm
MMáx. tamanho da peça a ser moída (W x L x A)	400 x 1000 x 400mm	400 x 1000 x 600mm	400 x 1600 x 400mm	400 x 3000 x 400mm	400 x 1000 x 400mm
Tabela longitrdinal viagens (hidráulico)	200-1100mm		200-1700mm	200-3100mm	200-1100mm
Velocidade do quadro (stepless)	3-25m/min			3-28m/min	3-25m/min
Min. Alimentação-dial mão-graduado	0.005mm
Moagem do tamanho da roda (O. D x W x I. D)	Φ400 x 50 x Φ203mm				Φ350 x 40 x Φ127mm
O equipamento eléctrico têm capacidade total	12KVA		14KVA	35KVA	14KVA
Rebolo Velocidade de alimentação do motor	7.5kw 1440r/min
Trabalho de superfície para paralelismo em nível de base	300: 0.005mm
rugosidade da superfície	Ra0.63μm
Máx. peso permitido de peça de trabalho (incluindo mandril electromagnética)	624kg		1000kg	1870kg	624kg
mandril Electromagnética (W x L)	400 x 1000mm		400 x 1600mm	400 x (1500x2)mm	400 x 1000mm
Dimensões totais (L x W x H)	3000 x 1736 x 2280mm	3000 x 1736 x 2510mm	4190 x 1950 x 2280mm	8206 x 1854 x 2280mm	3000 x 2035 x 2052mm
Dimensões da embalagem caso (L x W x H)	360 x 191 x 262mm	360 x 191 x 284mm	453 x 215 x 297mm	662 x 206 x 286mm	286 x 175 x 236mm
N. W/G. W	4500/5000kg	4700/5200kg	5600/6500kg	11000/12000kg	4000/4500kg
velho modelo	M7140	M7140/G	M7140 x 16	M7140 x 30	MQ7140-GM

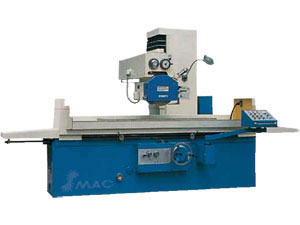

SG40 X 16

SG40

SGQ40-GM

PS: 1.w / embreagem o elétrico-magnético
2.Nota adequada para bebedouros e faces laterais
