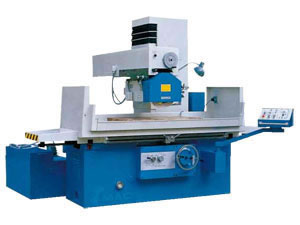

Retificadoras Planas

Retificadoras Planas (13906-2)

Esta série de máquina-ferramenta é adequada para o comércio, fabricação de máquinas para triturar os planos de várias peças de metal como aço, ferro fundido, metais não-ferrosos, etc.
Característica
1. O movimento longitudinal da mesa de trabalho e o movimento transversal da cabeça de moagem são transmissões hidráulicas, e a modulação de velocidade é continuo.
2. A alimentação de mogem da cabeça perpendicular é manual, e tem o mecanismo de elevação rápida. Pode aliviar a intensidade de trabalho e aumentar a eficiência do trabalho.
3. O guía de deslizamento da mesa de trabalho é colado a correia poli macio. A resistência ao desgaste é boa, e o consumo de energia é baixo.
4. A moagem de cabeça do guía de deslizamento perpendicular é colado a correia poli suave e têm sensibilidade alimenção alta.
5. A cama de máquinas-ferramenta adota o projeto de simetria de calor, e é pouco o calor-distorção. Usa o óleo para aquecer o retorno do guía de deslizamento da cama, a retidão do guía de deslizamento mantém imutável basicamente.
6. A proposta deste modelo é suave e constante, a função é de confiança e o ruído é baixo. É conveniente para os usuários operarem.

	13906-2	13906-3	13906-4	13906-5
Especificações principais	SG60-GM	SG60/G-GM	SG60 x 16-GM	SG60 x 20-GM
Tabela superfície de trabalho (W x L)	600 x 1000mm		600 x 1600mm	600 x 2000mm
Máx. tamanho da peça a ser moída (W x L x A)	400 x 1000 x 400mm	600 x 1000 x 600mm	600 x 1600 x 500mm	600 x 2000 x 500mm
Tabela longitrdinal viagens (hidráulico)	200-1100mm
Velocidade do quadro (stepless)	3-25m/min
Min. Alimentação da mão-graduado	-		-	-
Moagem do tamanho da roda (O. D x W x I. D)	400 x 50 x F203mm		F400 x 50 x F203mm	F400 x 50 x F203mm
O equipamento eléctrico têm capacidade total	14KVA		14KVA	18.5KVA
Rebolo Velocidade de alimentação do motor	7.5kw 1440r/min		7.5kw 1440r/min	7.5kw 1440r/min
Trabalho de superfície para paralelismo em nível de base	300: 0.008mm		300: 0.005mm	300: 0.005mm
rugosidade da superfície	Ra0.63mm		Ra0.63mm	Ra0.63mm
Máx. peso permitido de peça de trabalho (incluindo mandril electromagnética)	940kg		1000kg	1500kg
mandril Electromagnética (W x L)	600 x 1000mm		600 x (800 x 2)mm	600 x (1000 x 2)mm
Dimensões totais (L x W x H)	3040 x 2073 x 2280mm	3040 x 2073 x 2510mm	4500 x 2135 x 2410mm	4900 x 2135 x 2410mm
Dimensões da embalagem caso (cm) (L x W x H)	343 x 233 x 262cm	343 x 233 x 288cm	421 x 248 x 290cm	461 x 248 x 290cm
N. W/G. W	5600/6200kg	5700/6300kg	7500/8000kg	8000/8500kg
velho modelo	M7160-GM	M7160/G-GM	M7160 x 16-GM	M7160 x 20-GM
