Retificadoras Planas

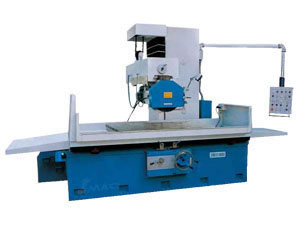

Retificadoras Planas (13907)
Esta série de máquina-ferramenta é adequada para o comércio fabricação de máquinas para triturar os planos de várias peças de metal como aço, ferro fundido e metais não-ferrosos, etc
Característica
1. O eixo da roda adota alta precisão rolamento com construção rígida forte e de alta precisão.
2. O eixo da roda adota o rolamento de alta precisão hidrodinâmico hidrostático com construção rígida forte e de alta precisão.
3. Possui um dispositivo especial hidráulica, sistema de lubrificação automático e dispositivo de botão de pressão de suporte com a forma perfeita.
movimento longitudinal da mesa de trabalho é a transmissão hidráulica.
movimento transversal da cabeça grind adota um dínamo directcurrent para conduzir o conjunto do parafuso de rolamento preision bola.
4. A alimentação de moer a cabeça perpendicular é manual, e tem o mecanismo de elevação rápida. Pode aumentar a eficiência do trabalho. A tabela de funcionamento
5. oroethylene slidewayofrailispaste dthepolyteraflu cinto macio. A resistência ao desgaste é bom, eo consumo de energia é baixo.
6. A moagem de cabeça slideway feed perpendicular é colado a correia poli macio. A coluna tem um balanceador. E a sensibilidade alimentar é alta.
7. A proposta deste modelo é suave e constante, a função é de confiança, o ruído é baixo ea construção rígida é forte. É conveniente para os usuários para operar.

	13907	13907-1	13907-2	13907-3	13907-4	13907-5
Especificações principais	SG70 x12A-GM	SG70 x16A-GM	SG70 x20A-GM	SG70 x12B-GM	SG70x 16B-GM	SG70x 20B-GM
Tabela superfície de trabalho (LxC)	700x 1250mm	700x 1600mm	700x 2000mm	700x 1250mm	700 x1600mm	700x 2000mm
Máx. tamanho worke peça a ser moído (LxAxP)	700 x1250 x600mm	700 x1600 x600mm	700 x2000 x600mm	700 x1250 x600mm	700 x1600 x600mm	700x 2000x 600mm
Tabela de viagem longitudinal (hidráulico)	200- 1350mm	200- 1700mm	200- 2100mm	200- 1350mm	200- 1700mm	200-2100mm
Velocidade do quadro (stepless)	6-25m/min	6-25m/min	6-25m/min	6-25m/min	6-25m/min	6-25m/min
Min. Down feed-dial mão-graduado em	0.01mm	0.01mm	0.01mm	0.01mm	0.01mm	0.01mm
Moagem tamanho da roda (O.DxWxI.D)	F450 x63x F203mm	F450 x63 xF203mm	F450 x63 xF203mm	F450 x63 xF203 mm	F450x 63x F203mm	F450 x63x F203mm
O equipamento eléctrico cpacity total	28KVA	28KVA	28KVA	28KVA	28KVA	28KVA
Rebolo Velocidade de alimentação do motor	15kw 1460r/min	15kw 1460r/min	15kw 1460r/min	15kw 1460r/min	15kw 1460r/min	15kw 1460r /min
Trabalho de superfície para paralelismo em nível de base	300: 0.008 mm	300: 0.008 mm	300: 0.008 mm	300: 0.008 mm	300: 0.008 mm	300: 0.008 mm
rugosidade da superfície	Ra0.63mm	Ra0.63mm	Ra0.63mm	Ra0.63mm	Ra0.63mm	Ra 0.63mm
Máx. peso permitido de peça de trabalho (incluindo Chuck electromagnética)	2000kg	2000kg	2162kg	2000kg	2000kg	2162kg
Chuck electromagnética	700x1250mm	700x (800x2) mm	700x (1000x2) mm	700 x1250 mm	700x (800 x2)mm	700x (1000x2) mm
Dimensões da embalagem caixa (CxLxA)	3540x 2350x 2730 mm	4500 x2350x 2730mm	6500 x2350 x2730mm	3540 x2350 x2730mm	4500 x2350 x2730mm	6500 x2350x 2730mm
Dimensões (CxLxA)	425 x246 x309cm	450 x246 x309cm	483 x259 x309cm	425 x246 x309cm	450 x246 x309cm	483x 259x 309cm
N.W/G.W	9000 /10000kg	10000 /11000kg	11500 /12500kg	9000 /10000kg	10000 /11000kg	11500 /12500kg
velho modelo	M7170 x12A-GM	M7170 x16A-GM	M7170 x20A-GM	M7170 x12B-GM	M7170 x16B-GM	M7170 x20B-GM
