Retificadoras Planas

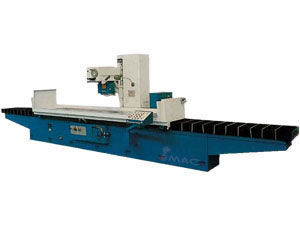

Retificadoras Planas (13905-1)

Esta série de máquina-ferramenta é adequada para o comércio, fabricação de máquinas para triturar os planos de várias peças de metal como aço, ferro fundido, metais não-ferrosos, etc

Característica
1. O movimento longitudinal da mesa de trabalho e o movimento transversal da cabeça de moagem são transmissões hidráulicas, e a modulação de velocidade é continuo.
2. A alimentação de mogem da cabeça perpendicular é manual, e tem o mecanismo de elevação rápida. Pode aliviar o trabalho de intensidade e aumentar a eficiência do trabalho.
3. O guía de deslizamento da mesa de trabalho é colado o cinto fluoroethylene Polytetra macio. A resistêmcia ao desgaste é boa, e o consumo de energia é baixo.
4. A moagem de cabeça guía de deslizamento perpendicular é colado o cinto polytertrafluoroethylene suave e com sensibilidade a alimentar. A cama de máquinas-ferramenta adota o projeto de simetria de calor, e é pouco o calor-distorção. Usa para o guía de deslizamento o óleo para aquecer o retorno do guía de deslizamento da cama, a retidão do guía de deslizamento mantém imutável basicamente.
5. A proposta deste modelo é suave e constante, a função é de confiança e que o ruído é baixo. É conveniente para que os usuários possam operar.

	13905-1	13905-2	13905-3	13905-4	13905-5	13905-6	13906-1
Especificações principais	SG50-GM	SG50 x 12-GM	SG 50 x 16-GM	SG 50 x 20-GM	SG50 x 30-GM	SGQ 50-GM	SGQ6 0/G-GM
Tabela de superfície de trabalho (W x L)	500 x 1000mm	500 x 1250mm	500 x 1600mm	500 x 2000mm	500 x 3000mm	320 x 1000mm	320 x 1000mm
Máx. tamanho da peça a ser moída (W x L x A)	500 x 1000 x 400mm	500 x 1250 x 400mm	500 x 1600 x 400mm	500 x 2000 x 500mm	500 x 3000 x 400mm	500 x 1000 x 400mm	600 x 1000 x 600mm
Tabela longitrdinal de viagens (hidráulico)	200-1100 mm	200- 1350 mm	200- 1700 mm	200-2100 mm	200- 3100 mm	200- 1100 mm	200-1100mm
Velocidade do quadro (stepless)	3-25m/min				3-28m/min	3-25m/min	3-25m /min
Min. alimentação-dial mão-graduado	0.005mm				0.005mm	-	-
Moagem tamanho da roda (O. D x W x I. D)	Φ400 x 50 x Φ203mm				Φ400 x 50 x Φ203mm	Φ350 x 40 x Φ127mm	Φ350 x 40 x Φ127mm
O equipamento eléctrico capacidade total	14KVA	14KVA	14KVA	17.5KVA	35KVA	10KVA	10KVA
Moagem de alimentação do motor da roda	7.5kw 1440r/min				7.5kw 1440r/min	5.5kw 1440r/min	5.5kw 1440r/min
Trabalho de superfície para paralelismo em nível de base	300: 0.005mm				300: 0.005mm	300: 0.005mm	300: 0.005mm
rugosidade da superfície	Ra0.63μm				Ra 0.63μm	Ra 0.63μm	Ra0.63μm
Máx. peso permitido de peça de trabalho (incluindo mandril electromagnética)	780kg	975kg	1248kg	1560kg	1600kg	800kg	800kg
mandril Electromagnética (W x L)	500 x 1000 mm	500 x 1250 mm	500 x 1600 mm	500 x (1000 x2)mm	500 x(1000 x 3)mm	500 x 1000 mm	600 x 1000 mm
Dimensões totais (L x W x H)	3040 x 2073 x 2280 mm	3530 x 2073 x 2280 mm	4100 x 2073 x 2280 mm	4900 x 2135 x 2410 mm	8206 x2064 x2280 mm	3000 x1675 x2252 mm	3000x 1675x 2252 mm
Dimensões da embalagem caso (cm) (L x W x H)	343 x 233 x 270	383 x 233 x 288	442 x 234 x 270	461 x 250 x 278		261 x 187 x 254	261 x 187 x 254
N. W/G. W	5600 /6200kg	6000 /6600kg	7000 /7700kg	8000 /8800kg	11600 /12300kg	4100 /4500kg	4200 /4700kg
velho modelo	M71 50-GM	M715 0 x 12-GM	M71 50 x 16-GM	M 7150 x 20-GM	M7 150 x 30-GM	MQ 7150 -GM	MQ 7160 /G-GM
