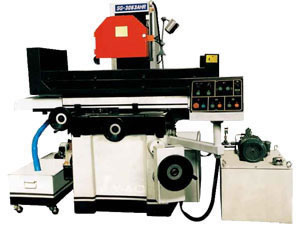

Retificadora Plana com Mesa Retangular

Retificadora Plana com Mesa Retangular

Equipamento padrão
1. Tanque de refrigeração
2. Eleitor mandril magnético
3. Base de roda de desenhar
4. Flange e extrator de rodas
5. Rodas padrão
6. Balanço caramanchão
7. Lâmpada de Trabalho
8. Nivelamento do parafuso da cunha e fundação
9. Normal eleitor controlador do mandril magnético
10. PLC controlador automático de moagem (somente para o modelo AHD)

Equipamento opcional
1. Balanceamento de padrão
2. Manual cômoda roda paralela
3. Tanque com separador magnético
4. Tanque com papel de filtro
5. Tanque com papel filtro e separador magnéticos
6. Coletor de poeira
7. Luxuoso eleitor controlador mandril magnético

Nota
1. H significa: transmissão hidráulica no manual, na transversal e longitudinal vertical.
2. Alimentação automática na transmissão, transversal hidráulico no manual, longitudinal sobre overtical: AH média.
3. AHR quer dizer: alimentação automática na transmissão, transversal hidráulica em movimento longitudinal rápido na vertical.
4. AHD quer dizer: alimentação automática na transmissão, transversal hidráulica na alimentação automática longitudinal, na vertical.

			13807-1	13806-1	13805-1	13805-2	13803-1	13803-2
Modelo Descrição		Unit	SG-2050 H/AH SG-2050 AHR	SG-2550AH SG-2550 AHR	SG-306 3AH SG-3063 AHR	SG-301 00AH SG-30100 AHR	SG- 4080 AH SG-4080 AHR	SG-40 100AH SG-40100 AHR
			SG- 2050 AHD	SG-2550 AHD	SG- 3063 AHD	SG- 30100 AHD	SG-4080 AHD	SG- 40100 AHD
Tamanho da tabela (W x L)		mm	200 x 460	250 x 500	305 x 635	305 x 1020	406 x 813	406 x 1020
Tabela de viagem (X x Y)		mm	510 x 238	560 x 275	765 x 340	1130 x 340	913 x 450	1130 x 450
Máx. distância do centro do eixo à tabela		mm	450	450	580	580	580	580
Tamanho do mandril magnético		mm	200 x 460	250 x 500	300 x 600	300 x 1000	400 x 800	400 x 1000
Velocidade da tabela movenment longitudinal		m/min	7-23
	A alim entação automática	mm/min	0.1-8
movimento transversal	Velocidade rápida	m/min	990
	alim entação de volante	mm/div.	0.02
	A alim entação automática	mm	(AH/AHR model)/0.05/0.01/0.02/0.03/0.04/0.05(only AHD model)
cabeça da roda movimento vertical	Velocidade rápida	mm/min	(AH model)/460(AHE/AHD model)
	Feed de volante	mm/div.	0.05
	Velocidade	rpm	2850 (50Hz) 3450(60Hz)		1450 (50Hz) 1750(60Hz)
roda de moagem	tamanho (OD x W x ID)	mm	200 x 20 x 31.75		350 x 40 x 127
motor do eixo		kw	1.5	2.2	5.5
motor hidráulico		kw	0.75		2.2
Arrefecimento do motor da bomba		kw	0.04		0.125
Elevando o motor		kw	(AH/AHR model)/0.25 (AHR model)/0.05(AHD model, servo motor)
Cruz do motor de alimentação		kw	0.04
Máx. capacidade de carga da tabela (incluir mandril)		kg	120	180	270	400	500	600
potência nominal total		kw	3	3.7	9
Altura da máquina		mm	1675		1890
Espaço ocupado (L x W)		mm	2050 x1400	2250 x 1650	2800 x 2200	4400 x 2200	3400 x 2400	4400 x 2400
Peso bruto		kg	1600	1800	2800	3500	3800	4300
Dimensões da embalagem (L x W x H)		cm	178 x 150 x 218 190 x 170 x 218	200 x 210 x 218	235 x 222 x 220	295 x 222 x 220	285 x 227 x 220	295 x 227 x 220
